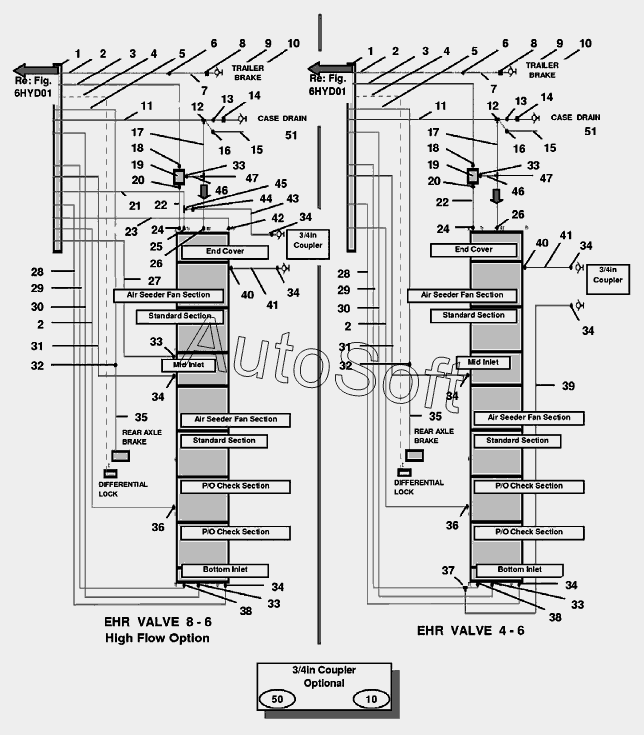

Каталог запасных частей к технике: Versatile серии HHT (2008). 6HYD02b Система гидравлического электрооборудования задней части рамы, EHR
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10а
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
24
24
25
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
33
34
34
34
34
34
34
34
34
35
35
36
36
37
38
38
39
40
40
41
41
42
43
44
45
46
46
47
47
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Кронштейн рукавов | |
| 10 | 8***3 | Пробка 3/4dm, полиуретан | |
| 10а | V***7 | Стопорное кольцо диам.1.75dm | |
| 11 | 8***3 | Рукав 1/2dmх2300мм 100r17 | |
| 12 | 8***0 | Тройник со стяжной гайкой 3/4fjicx3/4mjic | |
| 13 | V***7 | Штуцер Morb-3/4in Mijic-3/4in | |
| 14 | 8***5 | Втулка охватываемая 1/2 - 16Orb | |
| 15 | 8***6 | Патрубок 5/16dmх165мм 30r7 | |
| 16 | V***4 | Штуцер 5/16 | |
| 17 | 8***8 | Рукав 3/8dmх850мм 100R1 | |
| 18 | 8***0 | Штуцер 7/16orb 11/16orfs | |
| 19 | 8***1 | Гидравлический клапан-регулятор давления HHP L4WD | |
| 2 | 8***2 | Рукав гидравлический в сборе 3/8x2300 100r17 | |
| 20 | 9***3 | Фитинг 90, 9/16orbx11/16ofs | |
| 21 | 8***0 | Рукав 3/4dmх2400мм 100r1 | |
| 22 | 8***6 | Трубка наруж.диам.1.37dm с 2 гайками (11/16-16orfs) | |
| 23 | 8***1 | Рукав 3/4dmх2400мм 100r17 | |
| 24 | 8***1 | Фитинг 90, 6orfsx6orfs | |
| 25 | 9***0 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 26 | 8***7 | Штуцер 11/16orfs 7/16orb | |
| 27 | 8***6 | Рукав 3/8dmх2550мм 100r17 | |
| 28 | 8***4 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 29 | 8***5 | Рукав гидравлический в сборе 1.00x2075 100r17 | |
| 3 | 8***5 | Рукав 3/8dmх2600мм 100r17 | |
| 30 | 8***1 | Рукав 3/8x2300 100R17 | |
| 31 | 8***5 | Рукав гидравлический в сборе 3/4х2225 100r17 | |
| 32 | 8***8 | Фитинг Hex-1.00in, 2x11/16orfs, Un-2A | |
| 33 | 9***3 | Штуцер 11/16orfs 9/16orb | |
| 34 | 9***5 | Штуцер 1-3/16orfsx1-1/16orb | |
| 35 | 8***6 | Трубка, Сталь ZN-Рl, задняя тормозная магистраль | |
| 36 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 37 | 8***1 | Тройник 1-7/16rfs, 1-7/16orfs | |
| 38 | 9***5 | Штуцер 1-7/16orfsx1-5/16orb | |
| 39 | 8***6 | Рукав 3/4dmх925мм 100r1 | |
| 4 | N***e | Изолятор | |
| 40 | 8***5 | Рукав 3/4х950 100r17 | |
| 41 | 8***5 | Рукав 3/4х950 100r17 | |
| 42 | 8***7 | Фитинг 90, 1-3/16orfs 1-5/16orb | |
| 43 | 8***6 | Рукав 3/4dmх925мм 100r1 | |
| 44 | 8***5 | Адаптер фитинга 1-3/160rfs, 1-7/160rfs | |
| 45 | 8***0 | Тройник 1-3/16Orfs, 1-3/16Orfs | |
| 46 | 8***7 | Трубка наруж.диам.0.37dm с 2 гайками | |
| 47 | 9***5 | Тройник 11/16orfsx11/16orb | |
| 5 | 8***9 | Рукав гидравлический в сборе 3/8x1300 100r17 | |
| 50 | 8***7 | Втулка внутренняя резьба 3/4dm | |
| 51 | 8***4 | Крышка муфты гидравлической | |
| 6 | 8***1 | Фитинг Hex-1.00in, 6-Orfs, 11/16 - 16 | |
| 7 | 8***2 | Переходник M16x6 Orfs | |
| 8 | 9***3 | Муфта гидравлическая | |
| 9 | 8***3 | Гидравлический клапан тормозной системы прицепа 25-Gpm / 3000-psi |
