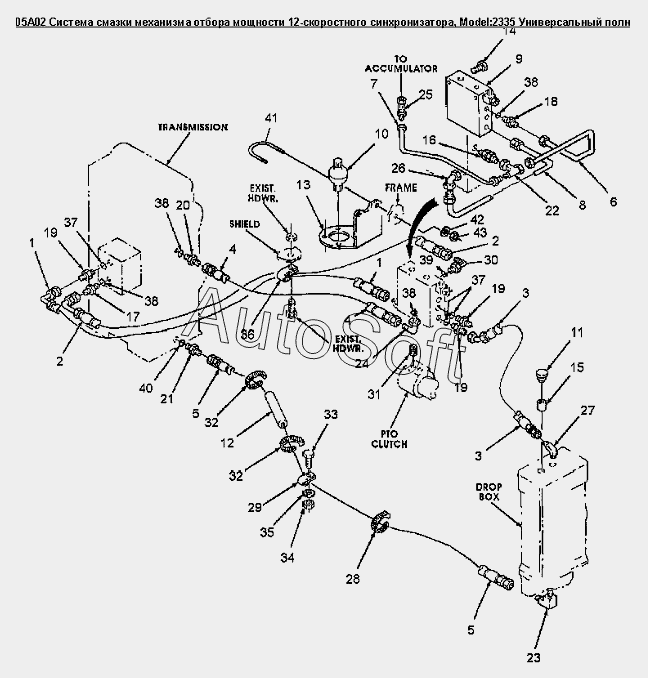

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05A02 Система смазки механизма отбора мощности 12-скоростного синхронизатора
34
24
25
26
27
28
29
30
31
32
32
33
23
35
36
36
36
37
37
38
38
38
38
39
40
41
42
43
12
2
2
3
3
4
4
5
5
6
7
8
9
10
11
1
1
13
14
15
16
17
18
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Рукав в сборе 1/2x1350 100R1 | |
| 2 | 8***2 | Рукав 3/8x1460 100R1 | |
| 3 | 9***9 | Рукав 1/2dmх2000мм 100R1 | |
| 4 | 8***7 | Рукав 3/4x1025 100R1 | |
| 5 | 8***0 | Рукав 1dmх2750мм 100R1 | |
| 6 | 8***8 | Трубка масляная механизма отбора мощности наруж.диам.3/8dm | |
| 7 | 8***9 | Трубка масляная механизма отбора мощности наруж.диам.3/8dm | |
| 8 | 8***0 | Трубка 1/2 | |
| 9 | 8***1 | Клапан механизма отбора мощности | |
| 10 | 8***6 | Накопитель, 10 CuIn системы смазки механизма отбора мощности | |
| 11 | 8***0 | Клапан масляный | |
| 12 | 9***0 | Защитный рукав, ширина 92мм, длина 700мм, нейлон | |
| 13 | 8***4 | Кронштейн | |
| 14 | 8***6 | Болт 0.38dmx2.00GR5 PL | |
| 15 | V***2 | Втулка | |
| 16 | V***9 | Фитинг 3/8NPTx1/4FNPT | |
| 17 | 7***0 | Штуцер 9/16mjicx9/16morb | |
| 18 | 8***4 | Адаптер, 7/16orb x 9/16jic | |
| 19 | 1***8 | Штуцер 3/4MJICx3/4MORB | |
| 20 | 2***5 | Штуцер 3/4dm | |
| 21 | 9***7 | Штуцер 1 5/16JICx1 3/16ORB | |
| 22 | 8***2 | Тройник RUN 9/16MJICx1/4FNPT | |
| 23 | 8***0 | Фитинг 90°, 1 5/16MJICx1 5/8FNPT | |
| 24 | 3***4 | Фитинг 90, 1-1/16 Jicx1-1/16 Orb | |
| 25 | 2***1 | Фитинг 90°, 9/16MJICx3/4MNPT | |
| 26 | 8***7 | Фитинг 90°, конус 37° | |
| 27 | 8***3 | Фитинг 45°, 1 1/16MJICx3/4MNPT | |
| 28 | 8***0 | Хомут | |
| 29 | 8***2 | Р-образный зажим с покрытием o 1,800 | |
| 30 | 8***6 | Фитинг 90°, 9/16MJICx7/16MORB | |
| 31 | V***4 | Пробка 1/8 | |
| 32 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 33 | 9***8 | Болт M10x1.5x40 | |
| 34 | 4***5 | Гайка M10 Usr Pl | |
| 35 | 8***8 | Шайба 0.406X1.375X0.083 PL | |
| 36 | 8***8 | Р-образный зажим с покрытием o 15/16, двойной | |
| 36 | 8***8 | Фиксатор | |
| 37 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 38 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 39 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 40 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 41 | 8***0 | U-образный болт М10 диам.76.0 2x100/2x35 Pl Cl-8.8 | |
| 42 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 43 | 1***7 | Гайка стопорная CL-8 M10 |
