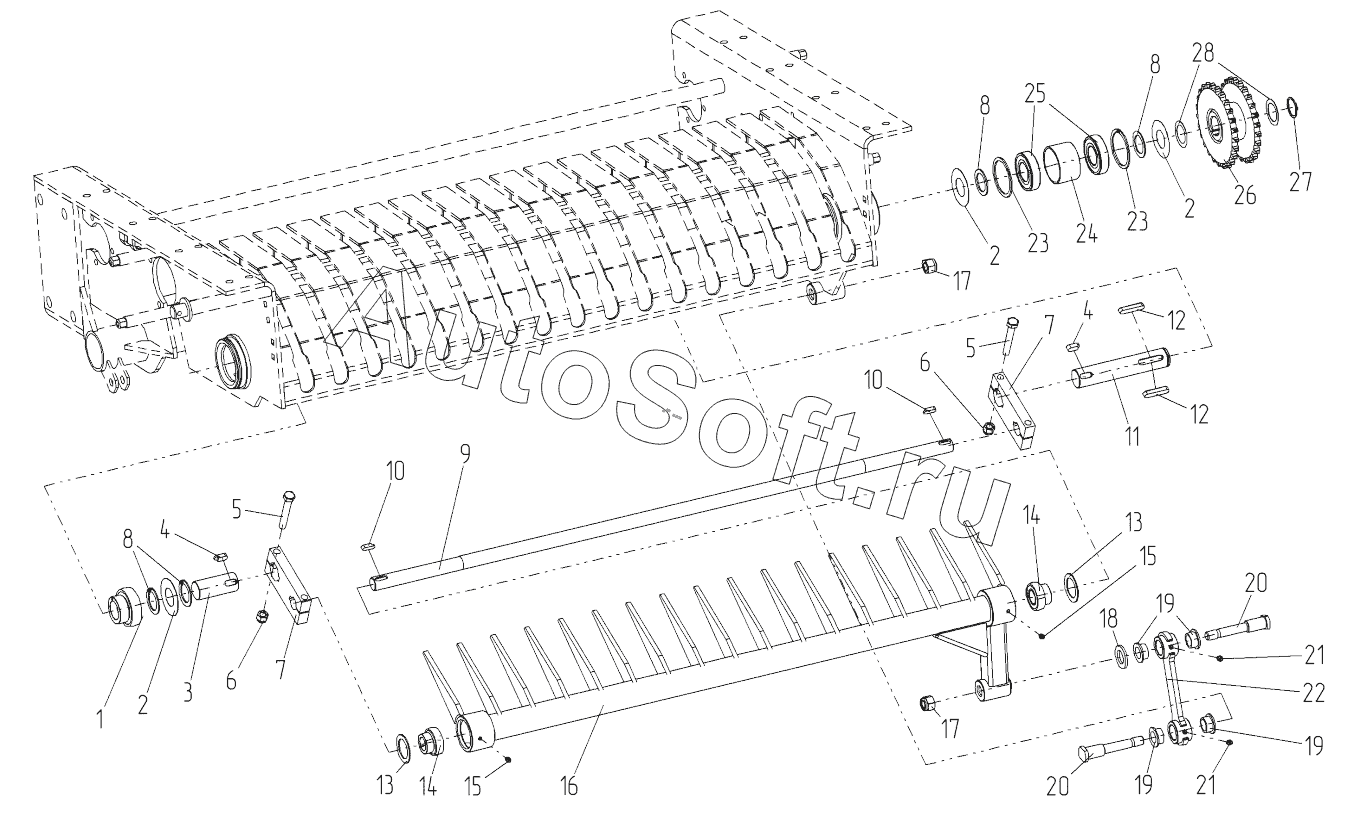

Каталог запасных частей к технике: Навигатор-Новое машиностроение JB15 (2017). Укладчик
15
15
28
27
26
25
24
23
23
22
21
21
20
20
19
19
19
18
17
17
16
1
14
14
13
13
12
12
11
10
10
9
8
8
8
7
7
6
6
5
5
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Подшипник | |
| 2 | 3***5 | Кольцо регулировочное | |
| 3 | 2***2 | Вал укладчика правый | |
| 4 | 2***2 | Шпонка | |
| 5 | 0***2 | Болт | |
| 6 | 2***4 | Гайка | |
| 7 | 2***2 | Пластина соединительная | |
| 8 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 9 | 2***1 | Вал укладчика | |
| 10 | 2***1 | Шпонка | |
| 11 | 2***3 | Вал укладчика левый | |
| 12 | 0***5 | Шпонка | |
| 13 | 2***9 | Шайба | |
| 14 | 0***5 | Подшипник | |
| 15 | 0***6 | Масленка | |
| 16 | R***4 | Укладчик | |
| 17 | 0***5 | Гайка М16 | |
| 18 | 0***0 | Шайба | |
| 19 | 1***5 | Вкладыш нейлоновый | |
| 20 | 2***5 | Палец | |
| 21 | 0***8 | Масленка | |
| 22 | 1***6 | Шатун укладчика | |
| 23 | 0***2 | Кольцо стопорное | |
| 24 | 2***3 | Кольцо дистанционное | |
| 25 | 0***1 | Подшипник 6207 2RS | |
| 26 | R***5 | Венец двойной привода подборщика | |
| 27 | 0***5 | Кольцо стопорное 035 | |
| 28 | 3***5 | Шайба 35,5х50х0,5 |
