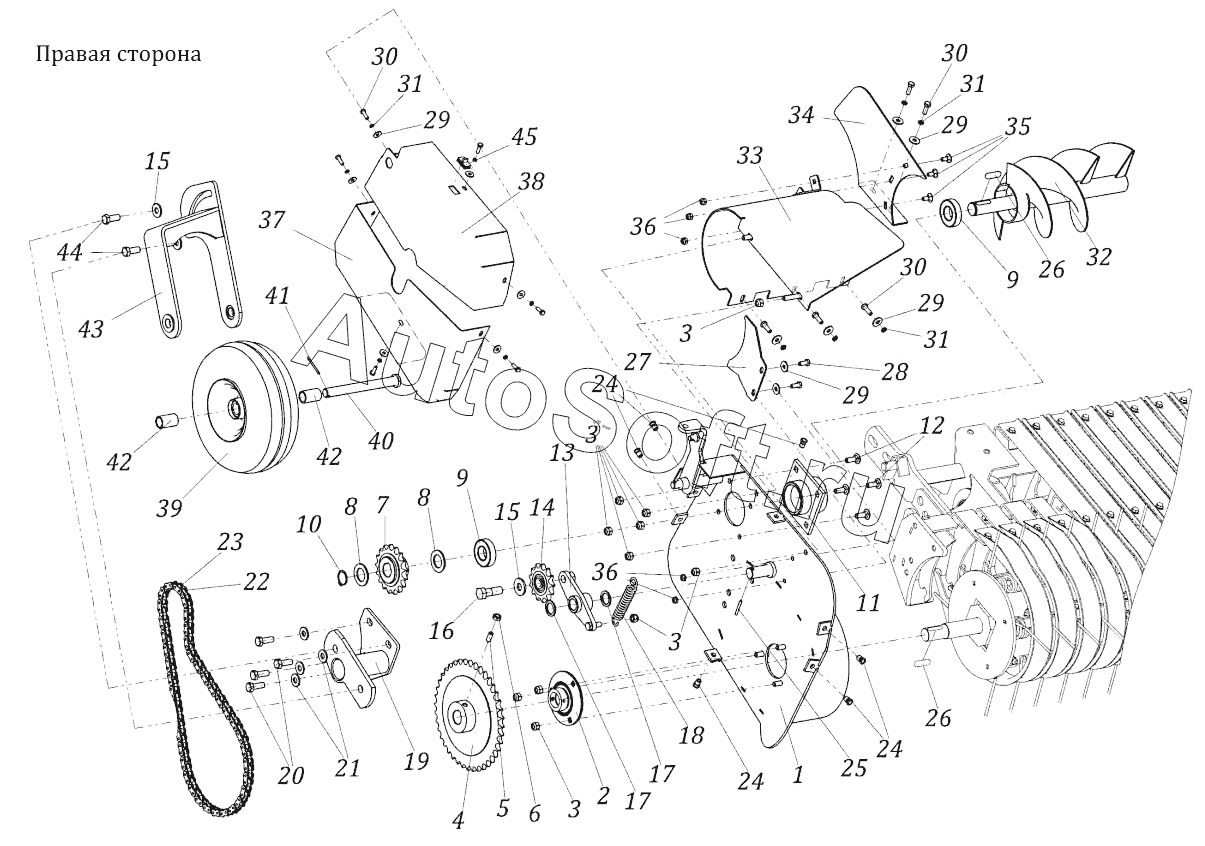

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Подборщик (правая сторона)
35
24
24
24
25
26
26
27
28
29
29
29
29
30
30
30
31
31
31
32
33
34
23
36
36
37
38
39
40
41
42
42
43
44
45
12
2
3
3
3
3
4
5
6
7
8
8
9
9
10
11
1
13
14
15
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Боковина правая | |
| 2 | 0***5 | Опора с подшипником | |
| 3 | 0***5 | Гайка М10 | |
| 4 | R***0 | Звездочка ротора | |
| 5 | 0***2 | Винт М10 | |
| 6 | 0***9 | Гайка | |
| 7 | R***0 | Звездочка шнека | |
| 8 | 3***0 | Кольцо регулировочное 35,2х50х2 | |
| 9 | 0***2 | Подшипник | |
| 10 | 0***0 | Кольцо стопорное 30 | |
| 11 | R***0 | Опора | |
| 12 | 0***2 | Болт | |
| 13 | R***0 | Натяжитель | |
| 14 | R***1 | Звездочка натяжная в сборе | |
| 15 | 0***6 | Шайба пружинная 16 | |
| 16 | R***1 | Болт | |
| 17 | 3***5 | Шайба 25х35х1.5 | |
| 18 | 1***2 | Пружина | |
| 19 | R***1 | Кронштейн правый | |
| 20 | 0***4 | Болт | |
| 21 | 0***2 | Шайба пружинная 12 | |
| 22 | 1***5 | Цепь роликовая | |
| 23 | 1***3 | Звено соединительное | |
| 24 | 0***8 | Заклепка-Гайка | |
| 25 | 0***0 | Пружинный штифт O5х40 | |
| 26 | 0***5 | Шпонка 10х8х40 | |
| 27 | R***1 | Защита шнека | |
| 28 | 0***0 | Болт М8х20 | |
| 29 | 0***2 | Шайба O8 | |
| 30 | 0***1 | Болт М8х25 | |
| 31 | 0***8 | Шайба Гровера O8 | |
| 32 | R***1 | Шнек правый | |
| 33 | R***1 | Кожух шнека правый | |
| 34 | R***1 | Защита | |
| 35 | 0***0 | Болт | |
| 36 | 0***0 | Гайка М8 | |
| 37 | R***1 | Кожух нижний правый | |
| 38 | R***1 | Кожух верхний правый | |
| 39 | 1***6 | Колесо пневматическое | |
| 40 | 2***7 | Ось | |
| 41 | 0***0 | Шплинт | |
| 42 | R***4 | Втулка | |
| 43 | R***1 | Кронштейн колеса | |
| 44 | 0***3 | Болт | |
| 45 | 4***0 | Заглушка |
