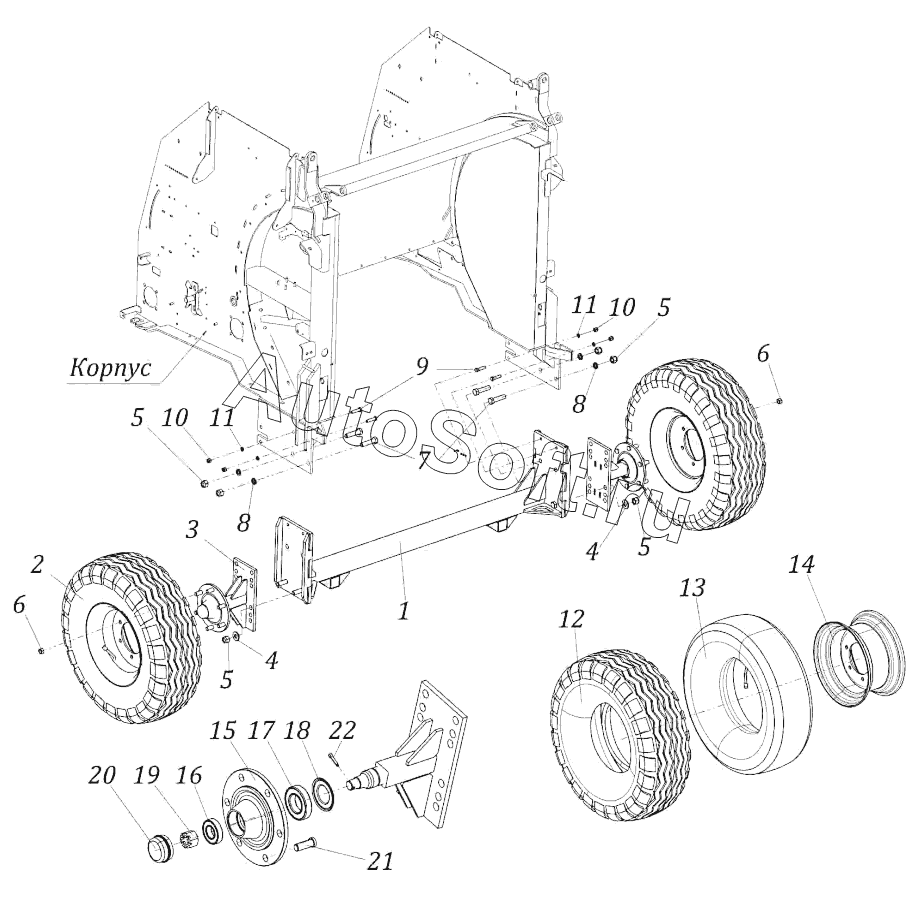

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Установка оси колес
1
2
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***0 | Поперечина | |
| 2 | 1***1 | Колесо в комплекте | |
| 3 | R***0 | Ступица в сборе | |
| 4 | 0***0 | Шайба 20 | |
| 5 | 2***2 | Гайка М20 | |
| 6 | 0***7 | Гайка ступицы М18х1,5 | |
| 7 | 0***3 | Болт М20 | |
| 8 | 0***0 | Шайба | |
| 9 | 0***1 | Болт М12 | |
| 10 | 0***0 | Гайка М12 | |
| 11 | 0***2 | Шайба Гровера O12 | |
| 12 | 1***2 | Шина | |
| 13 | 1***1 | Камера | |
| 14 | 1***0 | Обод колеса | |
| 15 | 1***1 | Ступица колеса | |
| 16 | 0***6 | Подшипник 30206 | |
| 17 | 0***9 | Подшипник 30209 | |
| 18 | 1***0 | Манжета | |
| 19 | 0***0 | Гайка | |
| 20 | 1***2 | Крышка ступицы | |
| 21 | Б***5 | Болт М18х1,5 | |
| 22 | 0***0 | Шплинт 5х50 |
