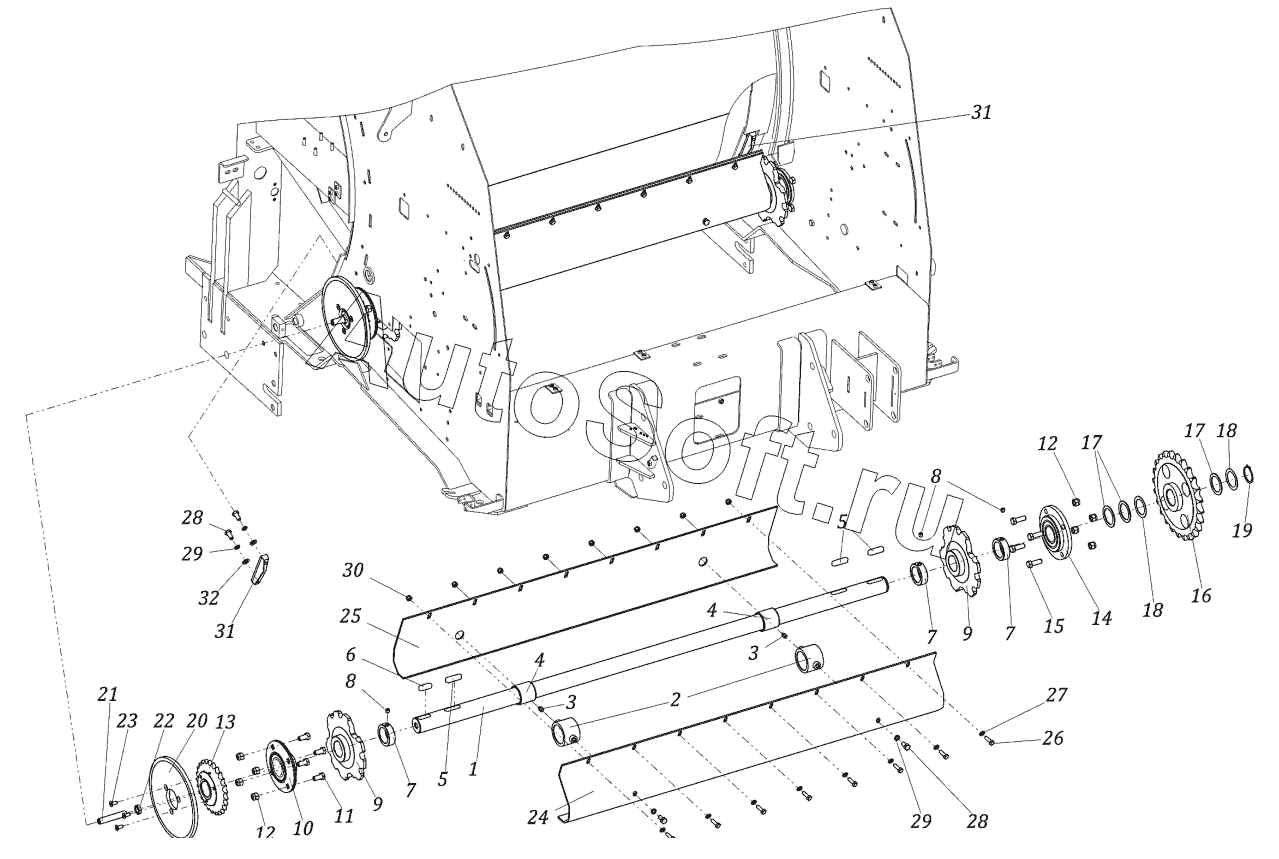

Каталог запасных частей к технике: Навигатор-Новое машиностроение RB12 2000 (2017). Установка ведущего вала
17
17
32
31
31
30
29
29
28
28
27
26
25
24
23
22
21
20
19
18
18
1
16
15
14
13
12
12
11
10
9
9
8
8
7
7
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Вал | |
| 2 | R***0 | Опора | |
| 3 | 0***0 | Масленка М10 | |
| 4 | R***3 | Подшипник скольжения | |
| 5 | 0***3 | Шпонка 14х9х50 | |
| 6 | 0***1 | Шпонка 14х9х40 | |
| 7 | R***2 | Втулка | |
| 8 | 0***5 | Винт М10х12 | |
| 9 | R***0 | Звездочка транспортерной цепи | |
| 10 | 0***5 | Подшипник | |
| 11 | 0***9 | Болт М12х25 | |
| 12 | 0***0 | Гайка М12 | |
| 13 | R***1 | Звездочка ведущая | |
| 14 | 0***5 | Подшипник с фланцевым корпусом | |
| 15 | 0***4 | Болт | |
| 16 | R***1 | Звездочка ведомая | |
| 17 | 3***6 | Кольцо регулировочное | |
| 18 | 3***0 | Распорное кольцо | |
| 19 | 0***5 | Кольцо стопорное 45 | |
| 20 | R***0 | Колесо фрикционное | |
| 21 | R***6 | Винт | |
| 22 | R***7 | Гайка | |
| 23 | 0***9 | Винт | |
| 24 | R***5 | Кожух ведущего вала | |
| 25 | R***4 | Кожух ведущего вала | |
| 26 | 0***5 | Болт М8х25 | |
| 27 | 0***2 | Шайба O8 | |
| 28 | 0***3 | Болт М10х20 | |
| 29 | 0***0 | Шайба гров. 10 | |
| 30 | 0***5 | Гайка М8 | |
| 31 | R***8 | Направляющая цепи | |
| 32 | 0***6 | Шайба 1021 |
