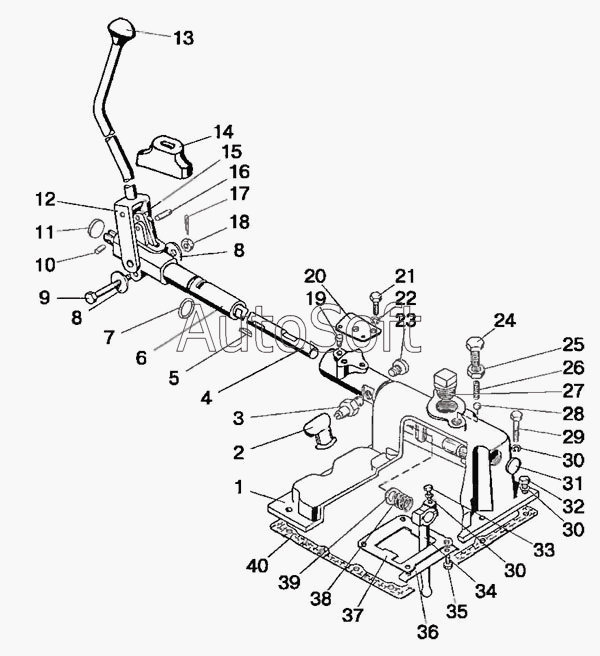

Каталог запасных частей к технике: МТЗ-80 (2009) (2009). Механизм переключения передач. Крышка
/17.7.gif)
31
21
22
23
24
25
26
27
28
29
30
30
30
20
32
33
34
35
36
37
38
39
40
10
1
2
3
4
5
6
7
8
8
9
70-1703010-А1
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1703010-А1 | 7***1 | Крышка | |
| 1 | 7***Б | Крышка | |
| 2 | 5***0 | Чехол | |
| 3 | В***1 | Выключатель ТУ РБ37334210.015-97 | |
| 4 | 7***1 | Вал | |
| 5 | С***1 | Шпонка 6x11 | |
| 6 | 7***Б | Опора | |
| 7 | 0***4 | Кольцо | |
| 8 | Ш***2 | Шайба | |
| 9 | 5***1 | Болт | |
| 10 | Ш***0 | Штифт | |
| 11 | 3***р | Заглушка | |
| 12 | 7***А | Рычаг | |
| 13 | 7***5 | Рукоятка | |
| 14 | 7***А | Чехол | |
| 15 | 7***А | Поводок | |
| 16 | Ш***5 | Штифт | |
| 17 | 3***5 | Шплинт | |
| 18 | М***2 | Гайка | |
| 19 | 7***5 | Стопор | |
| 20 | 8***8 | Кронштейн | |
| 21 | М***0 | Болт | |
| 22 | Ш***2 | Шайба | |
| 23 | 7***3 | Пробка | |
| 24 | 7***4 | Болт | |
| 25 | М***6 | Гайка | |
| 26 | 5***А | Пружина фиксатора | |
| 27 | К***4 | Пробка | |
| 28 | 1***0 | Шарик 13,8 мм | |
| 29 | М***0 | Болт | |
| 30 | Ш***0 | Шайба | |
| 31 | 2***р | Заглушка | |
| 32 | М***5 | Болт | |
| 33 | М***0 | Болт | |
| 34 | 7***1 | Рычаг | |
| 35 | М***8 | Болт | |
| 36 | 5***А | Пластина стопорная | |
| 37 | 7***4 | Пластина | |
| 38 | 7***7 | Пружина | |
| 39 | 7***8 | Шайба | |
| 40 | 5***6 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
