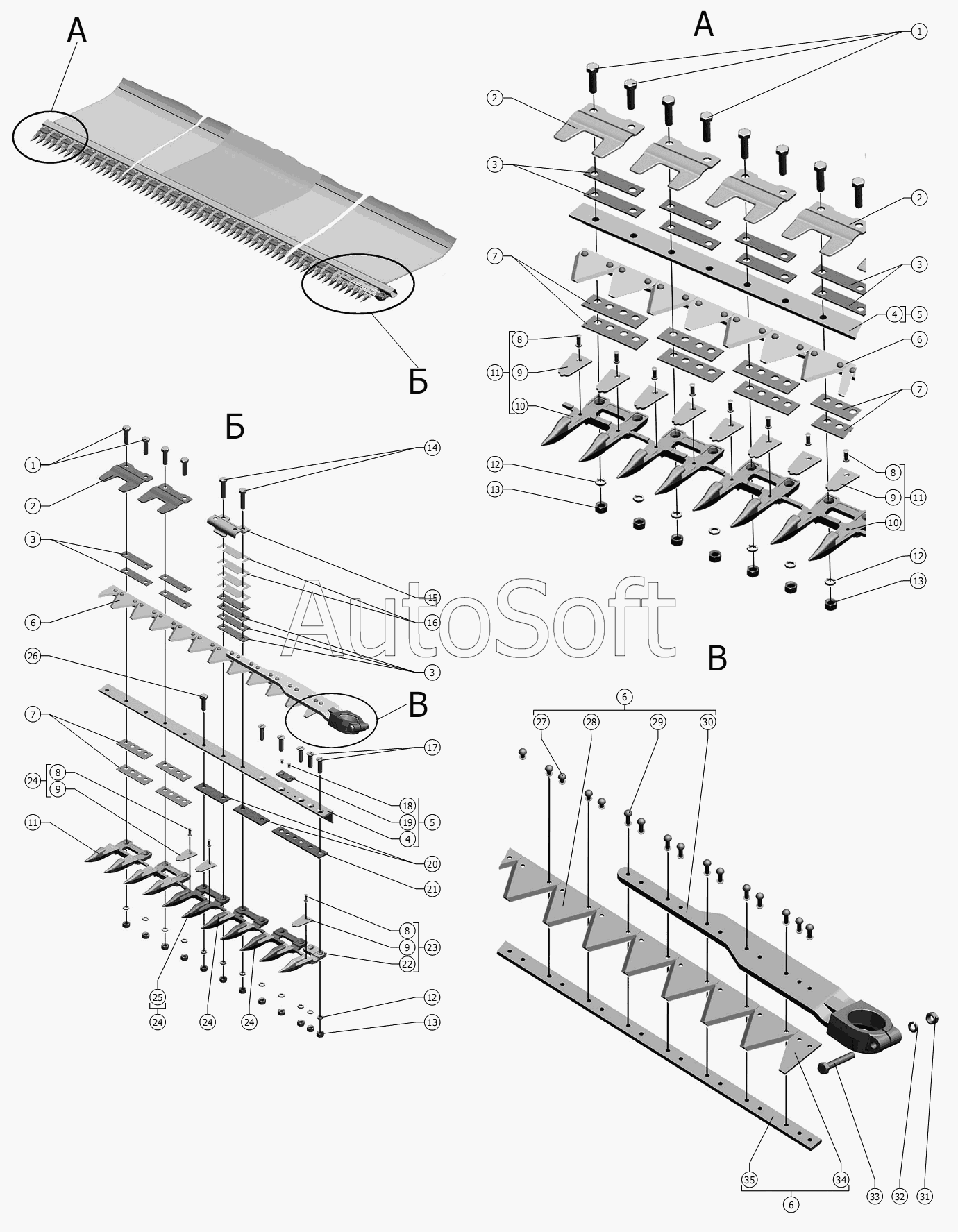

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант) (2010). Аппарат режущий
13
23
22
21
20
19
18
17
16
15
14
24
24
24
24
13
13
13
13
13
12
12
12
12
12
12
11
11
28
35
35
35
35
34
33
32
31
30
29
11
11
11
28
28
28
27
27
27
27
26
25
3
3
6
6
5
5
5
5
5
4
4
4
4
4
3
6
3
3
2
2
2
2
2
1
1
1
1
8
11
10
10
10
10
9
9
9
9
9
1
8
8
8
8
7
7
7
7
7
6
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 1 | М***0 | Болт | |
| 1 | М***0 | Болт | |
| 1 | М***0 | Болт | |
| 2 | 0***4 | Противорез | |
| 2 | 0***4 | Противорез | |
| 2 | 0***4 | Противорез | |
| 2 | 0***4 | Противорез | |
| 3 | 0***3 | Прокладка | |
| 3 | 0***3 | Прокладка | |
| 3 | 0***3 | Прокладка | |
| 3 | 0***3 | Прокладка | |
| 4 | 0***2 | Брус | |
| 4 | 0***1 | Брус | |
| 4 | 0***2 | Брус | |
| 4 | 0***3 | Брус | |
| 5 | 0***0 | Брус | |
| 5 | 0***1 | Брус | |
| 5 | 0***2 | Брус | |
| 5 | 0***3 | Брус | |
| 6 | 0***А | Нож | |
| 6 | 0***1 | Нож | |
| 6 | 0***2 | Нож | |
| 6 | 0***3 | Нож | |
| 7 | 0***2 | Пластина трения | |
| 7 | 0***2 | Пластина трения | |
| 7 | 0***2 | Пластина трения | |
| 7 | 0***2 | Пластина трения | |
| 8 | Р***1 | Заклепка | |
| 8 | Р***1 | Заклепка | |
| 8 | Р***1 | Заклепка | |
| 8 | Р***1 | Заклепка | |
| 9 | Н***6 | Вкладыш | |
| 9 | Н***6 | Вкладыш | |
| 9 | Н***6 | Вкладыш | |
| 9 | Н***6 | Вкладыш | |
| 10 | 0***1 | Палец двойной | |
| 10 | 0***1 | Палец двойной | |
| 10 | 0***1 | Палец двойной | |
| 10 | 0***1 | Палец двойной | |
| 11 | 0***0 | Палец двойной | |
| 11 | 0***0 | Палец двойной | |
| 11 | 0***0 | Палец двойной | |
| 11 | 0***0 | Палец двойной | |
| 12 | 1***0 | Шайба | |
| 12 | 1***0 | Шайба | |
| 12 | 1***0 | Шайба | |
| 12 | 1***0 | Шайба | |
| 13 | М***0 | Гайка | |
| 13 | М***0 | Гайка | |
| 13 | М***0 | Гайка | |
| 13 | М***0 | Гайка | |
| 14 | М***0 | Болт | |
| 15 | 3***2 | Прижим | |
| 16 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 17 | В***0 | Винт | |
| 18 | 6***0 | Заклёпка | |
| 19 | 0***3 | Пластина | |
| 20 | 0***2 | Пластина трения | |
| 21 | 0***5 | Пластина трения | |
| 22 | 0***5 | Палец одинарный | |
| 23 | 0***0 | Палец одинарный | |
| 24 | 0***0 | Палец двойной | |
| 25 | 0***4 | Палец двойной | |
| 26 | М***0 | Болт | |
| 27 | 6***0 | Заклёпка | |
| 27 | 6***0 | Заклёпка | |
| 27 | 6***0 | Заклёпка | |
| 27 | 6***0 | Заклёпка | |
| 28 | Н***4 | Сегмент 2Н | |
| 28 | Н***4 | Сегмент 2Н | |
| 28 | Н***4 | Сегмент 2Н | |
| 28 | Н***4 | Сегмент 2Н | |
| 29 | 6***0 | Заклёпка | |
| 30 | 0***А | Основание | |
| 31 | М***0 | Гайка | |
| 32 | 1***0 | Шайба | |
| 33 | М***0 | Болт | |
| 34 | 0***5 | Полусегмент | |
| 35 | 0***5 | Полоса ножевая | |
| 35 | 0***1 | Полоса ножевая | |
| 35 | 0***2 | Полоса ножевая | |
| 35 | 0***3 | Полоса ножевая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
