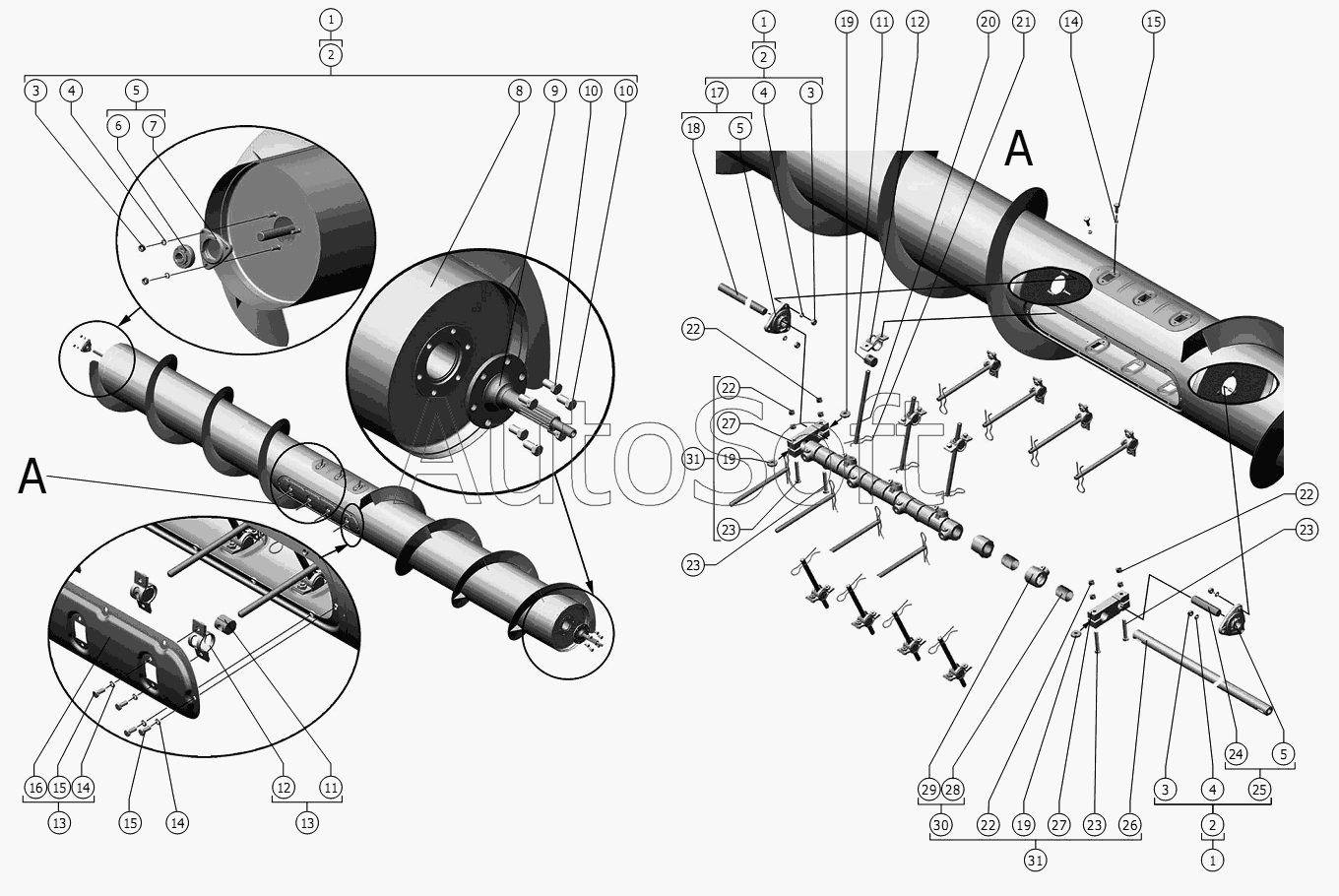

Каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант) (2010). Шнек
19
19
19
14
14
14
15
15
15
16
16
17
17
17
17
18
18
18
18
13
13
20
21
22
22
22
22
23
23
23
23
24
25
26
27
27
28
29
30
31
31
8
1
1
1
1
2
2
2
2
2
3
3
3
4
4
4
5
5
5
6
7
1
8
8
8
9
10
10
11
11
11
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Шнек | |
| 1 | 0***1 | Шнек | |
| 1 | 0***2 | Шнек | |
| 1 | 0***3 | Шнек | |
| 2 | 0***0 | Труба шнека | |
| 2 | 0***1 | Труба шнека | |
| 2 | 0***2 | Труба шнека | |
| 2 | 0***3 | Труба шнека | |
| 3 | М***0 | Гайка | |
| 4 | 1***0 | Шайба | |
| 5 | Р***0 | Опора подшипника | |
| 6 | 1***0 | Подшипник | |
| 7 | Р***1 | Корпус подшипника | |
| 8 | 0***0 | Труба шнека | |
| 8 | 3***1 | Труба шнека | |
| 8 | 3***2 | Труба шнека | |
| 8 | 3***3 | Труба шнека | |
| 9 | 0***3 | Вал шнека | |
| 10 | 3***А | Болт | |
| 11 | 5***8 | Глазок или 3518050-10079 | |
| 11 | Р***А | Глазок | |
| 11 | Р***А | Глазок | |
| 12 | 3***0 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 12 | 3***0 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 12 | Р***0 | Обойма или РСМ-10.08.01.550 | |
| 13 | 3***0 | Крышка | |
| 14 | 8***0 | Шайба | |
| 15 | М***0 | Болт | |
| 16 | 3***4 | Крышка или РСМ-10.08.01.535 | |
| 16 | Р***5 | Крышка | |
| 17 | 0***0 | Ось с подшипником | |
| 17 | 0***1 | Ось с подшипником | |
| 17 | 0***2 | Ось с подшипником | |
| 17 | 0***3 | Ось с подшипником | |
| 18 | 0***2 | Ось | |
| 18 | 0***1 | Ось | |
| 18 | 0***2 | Ось | |
| 18 | 0***3 | Ось | |
| 19 | 6***4 | Шпонка | |
| 20 | 3***7 | Палец или РСМ-10.08.01.612 | |
| 21 | 3***6 | Фиксатор или РСМ-10.08.01.647А | |
| 22 | М***0 | Гайка | |
| 23 | М***0 | Болт | |
| 24 | 5***А | Ось | |
| 25 | 3***Б | Ось с подшипником | |
| 26 | 3***7 | Труба | |
| 27 | 5***2 | Подвеска или РСМ-10.08.01.502 | |
| 28 | 3***1 | Втулка | |
| 29 | Р***Б | Втулка пальца | |
| 30 | 3***0 | Втулка пальца | |
| 31 | Р***0 | Труба пальчикового механизма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
