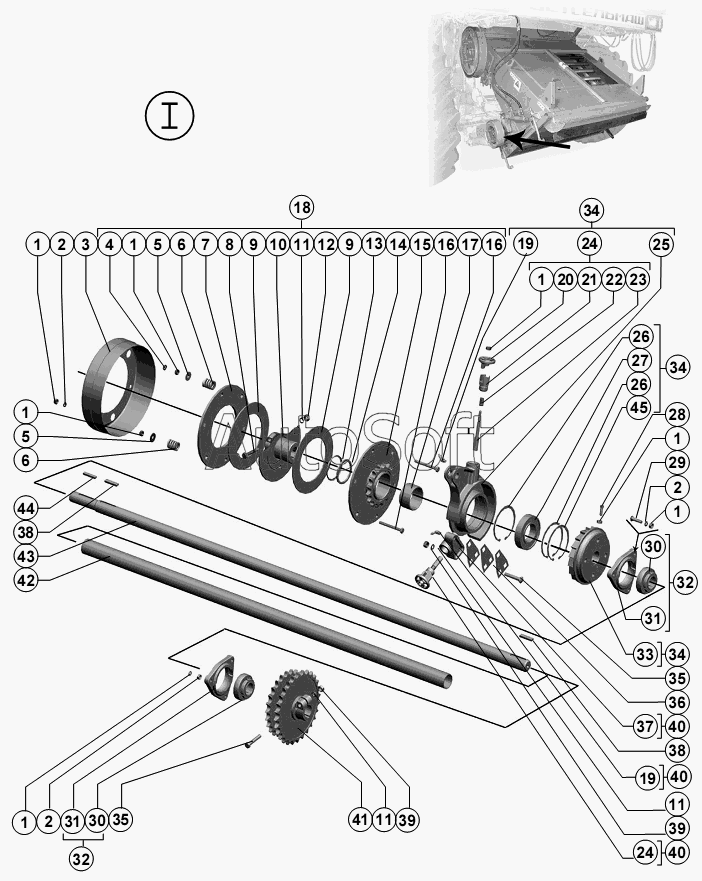

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Устройство предохранительное. Механизм реверса
1
1
1
1
1
1
1
2
2
2
3
4
5
5
6
6
7
8
9
9
10
11
11
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
24
25
26
26
27
28
29
30
30
31
31
32
32
33
34
34
34
35
35
36
37
38
38
39
39
40
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | 1***0 | Шайба | |
| 3 | Р***0 | Кожух | |
| 4 | М***0 | Гайка | |
| 5 | C***8 | Шайба | |
| 6 | Ж***2 | Пружина | |
| 7 | 5***1 | Диск нажимной | |
| 8 | М***0 | Болт | |
| 9 | 5***9 | Накладка фрикционная | |
| 10 | 3***А | Диск ведущий | |
| 11 | 1***0 | Шайба | |
| 12 | М***0 | Гайка | |
| 13 | 5***2 | Обойма | |
| 14 | С***1 | Кольцо | |
| 15 | 3***А | Звездочка | |
| 16 | М***0 | Болт | |
| 17 | 5***А | Втулка | |
| 18 | 3***Б | Устройство предохранительное | |
| 19 | 2***4 | Маслёнка | |
| 20 | 3***A | Маховичок | |
| 21 | 3***8 | Штуцер | |
| 22 | 3***1 | Пружина | |
| 23 | 3***А | Палец фиксатора | |
| 24 | 3***Б | Шток фиксатора | |
| 25 | 3***А | Рычаг | |
| 26 | C***6 | Кольцо | |
| 27 | 1***7 | Подшипник или 180712К10С27 | |
| 28 | В***4 | Винт | |
| 29 | M***1 | Болт | |
| 30 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 31 | Н***6 | Корпус подшипника | |
| 32 | Н***0 | Опора подшипника | |
| 33 | Р***2 | Храповик | |
| 34 | 3***0 | Механизм реверса | |
| 35 | M***1 | Болт | |
| 36 | 3***6 | Прокладка | |
| 37 | 3***А | Корпус фиксатора | |
| 38 | 2***8 | Шпонка | |
| 39 | М***3 | Гайка | |
| 40 | 3***Б | Фиксатор реверса | |
| 41 | 3***Б | Блок звездочек z=28 z=25 t=25,4 | |
| 42 | 3***1 | Труба | |
| 43 | 3***Б | Вал | |
| 44 | 2***8 | Шпонка | |
| 45 | C***6 | Кольцо |
