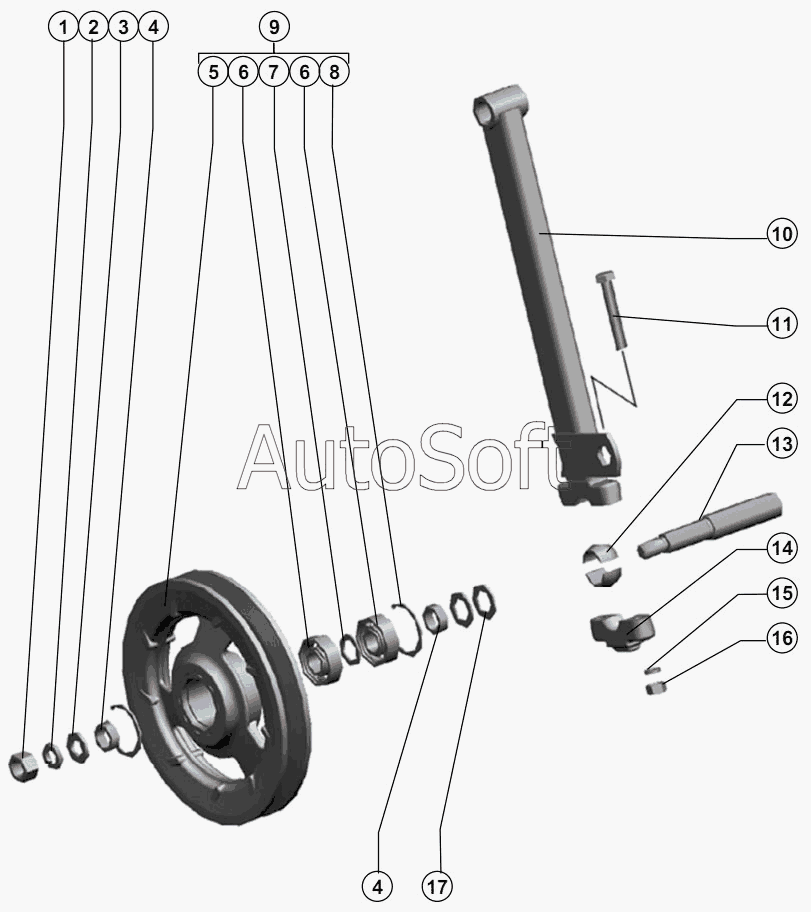

Каталог запасных частей к технике: РСМ-101 "Вектор" (2010). 101.01.50.530 Устройство натяжное
9
17
16
15
14
13
12
11
10
1
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М16х1.5-6H.6.019 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба С.16.01.019 ГОСТ 11371-78 | |
| 4 | 5***1 | Втулка или 80440 | |
| 5 | Р***0 | Шкив или РСМ-10.01.30.900А | |
| 6 | П***5 | Подшипник 180204АС17 ГОСТ 8882-75 | |
| 7 | H***3 | Кольцо | |
| 8 | К***6 | Кольцо C47 ГОСТ 13943-86 | |
| 9 | Р***Б | Шкив в сборе | |
| 10 | 1***0 | Штанга | |
| 11 | Б***0 | Болт М10-6gx65.88.35.019 ГОСТ 7798-70 | |
| 12 | Р***8 | Втулка | |
| 13 | Р***А | Ось | |
| 14 | Р***1 | Крышка | |
| 15 | Ш***0 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | |
| 16 | Г***0 | Гайка М10-6H.6.019 ГОСТ 5915-70 | |
| 17 | Ш***8 | Шайба C 20х2.01.019 ГОСТ 10450-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
