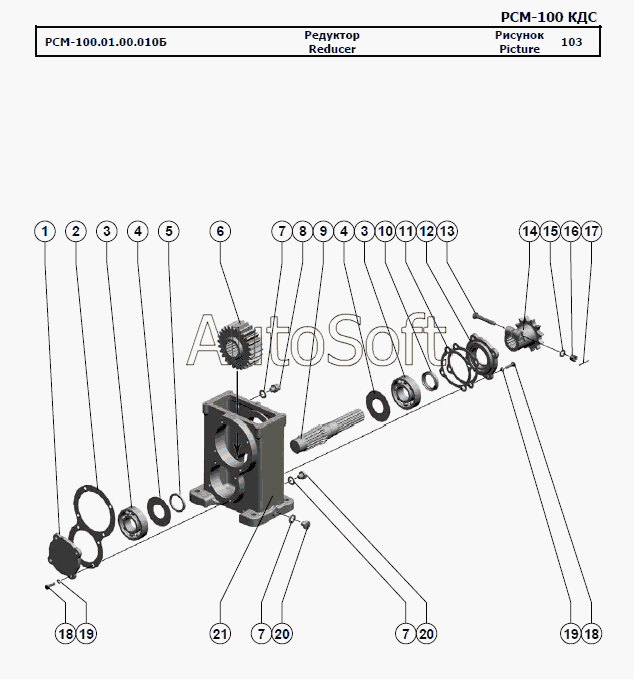

Каталог запасных частей к технике: РСМ-100 (Дон-680М) (2010). Редуктор
12
РСМ-100.01.00.010Б
21
20
20
19
19
18
18
17
16
15
14
13
1
11
10
9
8
7
7
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-100.01.00.010Б | Р***Б | Редуктор | |
| 1 | Р***3 | Крышка глухая | |
| 2 | Р***3 | Прокладка | |
| 3 | П***9 | Подшипник 309 | |
| 4 | Р***2 | Маслоотражатель | |
| 5 | Р***5 | Втулка | |
| 6 | Р***А | Шестерня | |
| 7 | Р***2 | Прокладка | |
| 8 | Р***0 | Сапун | |
| 9 | Р***Б | Вал | |
| 10 | М***1 | Манжета I.2-42х62-1 | |
| 11 | Р***А | Прокладка | |
| 12 | Р***2 | Крышка | |
| 13 | Б***9 | Болт 2М12-6gx75.88.35.019 | |
| 14 | Р***Б | Полумуфта | |
| 15 | Ш***9 | Шайба С.12х2.01.019 | |
| 16 | Г***9 | Гайка М12-6H.6.019 | |
| 17 | Ш***9 | Шплинт 3,2x32.019 | |
| 18 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 19 | Ш***9 | Шайба 8Т 65Г 019 | |
| 20 | Р***А | Пробка | |
| 21 | Р***А | Корпус |
