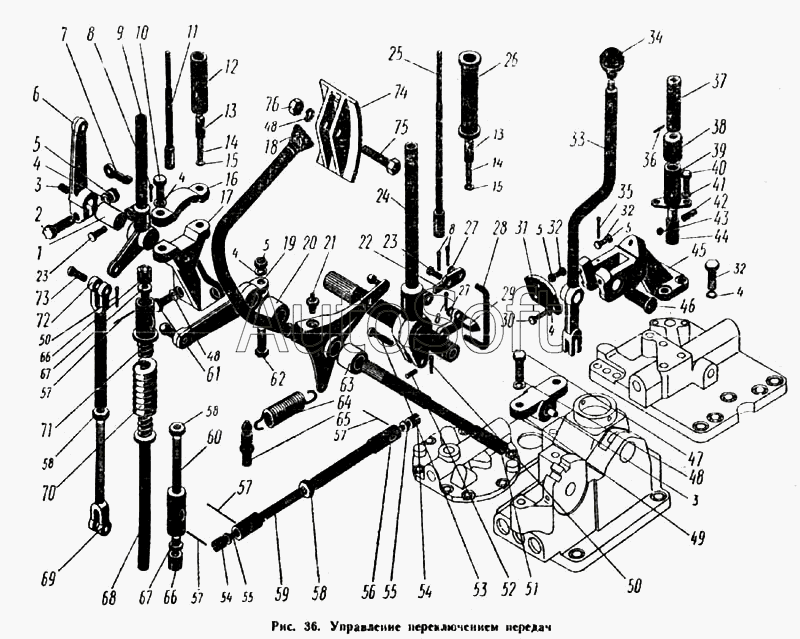

Каталог запасных частей к технике: ПТЗ К-700. Управление переключением передач
45
55
55
54
54
53
52
51
50
50
49
48
48
48
47
46
56
44
43
42
41
40
39
38
37
36
66
66
76
75
74
73
72
71
70
69
68
67
67
35
65
64
63
62
61
60
59
58
58
58
57
57
57
57
3
3
13
13
12
11
10
9
7
6
8
8
8
5
5
5
5
4
4
4
4
4
14
14
2
1
24
34
33
32
32
32
31
30
29
28
27
27
26
25
23
23
22
21
20
19
18
17
16
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.19.000-2 | 7***2 | Управление переключением передач | |
| 700.17.19.330-1 | 7***1 | Тяга в сборе | |
| 700.17.19.350-2 | 7***2 | Тяга в сборе | |
| 700.17.19.380-1 | 7***1 | Тяга в сборе | |
| 700.17.19.510-3 | 7***3 | Рычаг в сборе | |
| 700.17.19.530-1 | 7***1 | Рычаг в сборе | |
| 700.17.19.580-1 | 7***1 | Рычаг в сборе | |
| 700.17.19.600-4 | 7***4 | Привод переключения передач (селектор) | |
| 1 | 7***1 | Втулка | |
| 2 | Б***2 | Болт М10Х45-021 ГОСТ 7811-62 | |
| 3 | 7***1 | Заглушка | |
| 4 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 5 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 6 | 7***2 | Рычаг | |
| 7 | 7***1 | Стопор | |
| 8 | Ш***6 | Шплинт 2Х16-001 ГОСТ 397-66 | |
| 9 | 7***1 | Рычаг в сборе | |
| 10 | Б***2 | Болт М10Х30-021 ГОСТ 7808-62 | |
| 11 | 7***2 | Стержень в сборе | |
| 12 | 7***5 | Рукоятка | |
| 13 | 7***3 | Втулка | |
| 14 | 7***5 | Пружина | |
| 15 | 7***1 | Шайба | |
| 16 | 7***1 | Сектор | |
| 17 | 7***8 | Кронштейн | |
| 18 | 7***0 | Рычаг в сборе | |
| 19 | 7***1 | Рычаг в сборе | |
| 20 | 7***2 | Втулка | |
| 21 | М***6 | Масленка 1-А1 ГОСТ 1303-56 | |
| 22 | 7***5 | Балансир | |
| 23 | 7***4 | Валик | |
| 24 | 7***3 | Рычаг в сборе | |
| 25 | 7***1 | Стержень в сборе | |
| 26 | 7***7 | Рукоятка | |
| 27 | Ш***8 | Шайба 8-001 ГОСТ 11371-68 | |
| 28 | 7***6 | Поводок | |
| 29 | 7***2 | Стопор | |
| 30 | Б***2 | Болт М10Х18-021 ГОСТ 7808-62 | |
| 31 | 7***4 | Планка | |
| 32 | Б***2 | Болт М10Х25-021 ГОСТ 7808-62 | |
| 33 | 7***2 | Рычаг в сборе | |
| 34 | 7***5 | Ручка шаровая | |
| 35 | Ш***6 | Шплинт 4Х45-001 ГОСТ 397-66 | |
| 36 | Ш***2 | Штифт цилиндрический 4Пр2/2аХ18 ГОСТ 3128-60 | |
| 37 | 7***0 | Втулка в сборе | |
| 38 | 7***6 | Колпачок | |
| 39 | 7***5 | Стакан | |
| 40 | Б***2 | Болт М8Х16-021 ГОСТ 7808-62 | |
| 41 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 42 | 7***7 | Пружина | |
| 43 | Ш***0 | Шарик БV 9,525 мм Н ГОСТ 3722-60 | |
| 44 | 7***1 | Втулка в сборе | |
| 45 | 7***4 | Кронштейн | |
| 46 | 7***1 | Валик | |
| 47 | Б***2 | Болт М12Х35-021 ГОСТ 7808-62 | |
| 48 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 49 | 7***2 | Кронштейн | |
| 50 | Ш***6 | Шплинт 2,5Х10-001 ГОСТ 397-66 | |
| 51 | 7***2 | Валик | |
| 52 | Ш***2 | Штифт цилиндрический 8Пр2/2аХ30 ГОСТ 3128-60 | |
| 53 | 7***5 | Валик | |
| 54 | 7***1 | Гайка | |
| 55 | 7***9 | Сухарь | |
| 56 | 7***1 | Тяга в сборе | |
| 57 | П***7 | Проволока КО 1,6Х70 мм ГОСТ 792-67 | |
| 58 | Г***2 | Гайка М14-011 ГОСТ 5927-62 | |
| 59 | 7***1 | Наконечник | |
| 60 | 7***1 | Наконечник | |
| 61 | Б***2 | Болт М12Х30-021 ГОСТ 7808-62 | |
| 62 | Б***2 | Болт М10Х50-021 ГОСТ 7811-62 | |
| 63 | 7***1 | Втулка | |
| 64 | 7***1 | Пружина | |
| 65 | 7***1 | Зацеп | |
| 66 | 7***2 | Гайка | |
| 67 | 7***1 | Сухарь | |
| 68 | 7***1 | Тяга в сборе | |
| 69 | 7***0 | Тяга в сборе | |
| 70 | 7***4 | Пружина | |
| 71 | 7***1 | Наконечник | |
| 72 | 7***2 | Тяга в сборе | |
| 73 | 7***3 | Валик | |
| 74 | 7***0 | Педаль в сборе | |
| 75 | Б***2 | Болт М12Х55-021 ГОСТ 7811-62 | |
| 76 | Г***2 | Гайка М8-011 ГОСТ 5927-62 |
