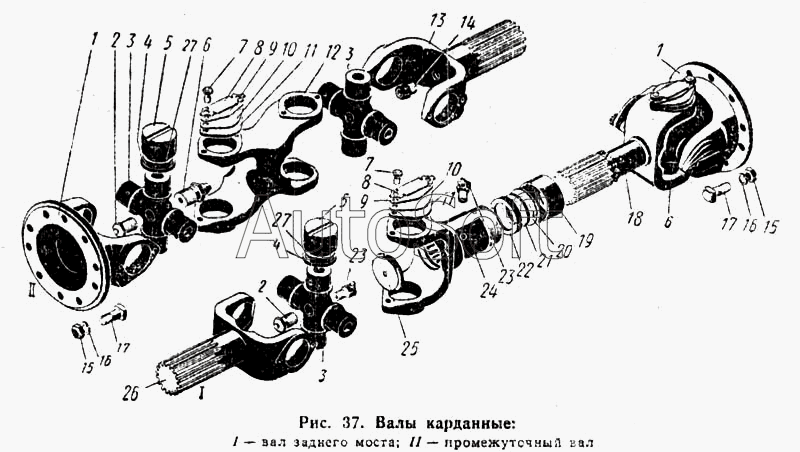

Каталог запасных частей к технике: ПТЗ К-700. Валы карданные (вал заднего моста и промежуточный вал)
19
12
13
14
15
15
16
16
17
17
18
11
20
21
22
23
23
24
25
26
27
27
6
1
1
2
2
3
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.22.01.000-3 | 7***3 | Вал карданный заднего моста | |
| 700.22.01.026-0 | 7***0 | Пластина балансировочная (комплект) | |
| 700.22.04.000-2 | 7***2 | Вал карданный промежуточный заднего моста | |
| 1 | 7***1 | Фланец-вилка | |
| 1 | 7***1 | Фланец-вилка | |
| 2 | 7***2 | Клапан предохранительный | |
| 3 | 7***2 | Крестовина | |
| 4 | 7***5 | Обойма | |
| 5 | Р***6 | Роликоподшипник игольчатый 804709К5 45Х62Х37 | |
| 6 | 7***0 | Пресс-масленка | |
| 6 | 7***0 | Пресс-масленка | |
| 7 | Б***2 | Болт М10Х20-101 ГОСТ 7808-62 | |
| 8 | 7***3 | Планка стопорная | |
| 9 | 7***4 | Пластина балансировочная | |
| 10 | 7***1 | Крышка балансировочная | |
| 10 | 7***1 | Крышка балансировочная | |
| 11 | 7***3 | Крышка подшипника | |
| 11 | 7***3 | Крышка подшипника | |
| 12 | 7***2 | Вилка двойного шарнира | |
| 13 | 7***5 | Вал карданный | |
| 14 | 7***0 | Сапун | |
| 15 | Г***2 | Гайка М12Х1,25-011 ГОСТ 5927-62 | |
| 15 | Г***2 | Гайка М12Х1,26-011 ГОСТ 5927-62 | |
| 16 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 17 | 7***4 | Болт | |
| 18 | 7***2 | Вал карданный | |
| 19 | 7***5 | Гайка | |
| 20 | 7***7 | Шайба | |
| 21 | 7***8 | Сальник | |
| 22 | 7***9 | Полукольцо стопорное | |
| 23 | 7***0 | Пресс-масленка | |
| 24 | 7***2 | Вилка скользящая | |
| 25 | 7***1 | Заглушка скользящей вилки | |
| 26 | 7***3 | Вал карданный | |
| 27 | К***1 | Кольцо СТ 55-44-3 ГОСТ 288-61 |
