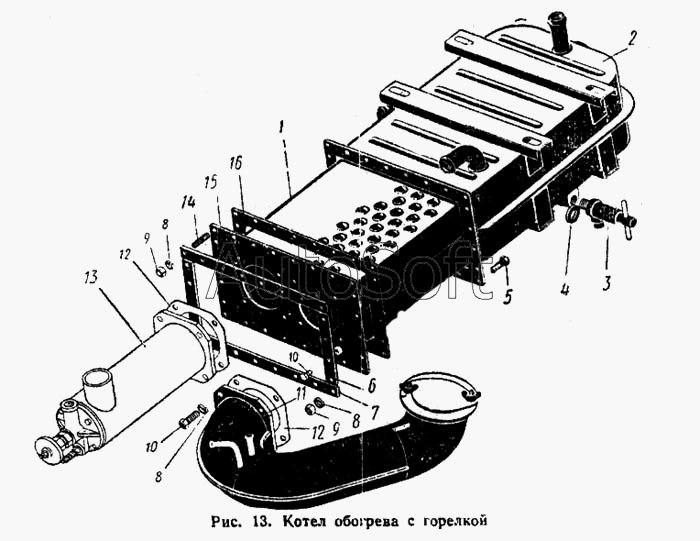

Каталог запасных частей к технике: ПТЗ К-700. Котел обогрева с горелкой
1
2
3
4
5
6
7
8
8
8
9
9
10
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.15.02.000-7 | 7***7 | Ко тел обогрева | |
| 700.15.02.310 | 7***0 | Кожух в сборе | |
| 1 | 7***1 | Пакет трубный в сборе | |
| 2 | 7***0 | Колпак в сборе | |
| 3 | 7***2 | Кран в сборе | |
| 4 | К***2 | Кольцо 22Х30 МН 4152-62 | |
| 5 | Б***2 | Болт М8Х25-021 ГОСТ 7805-62 | |
| 6 | 7***3 | Накладка | |
| 7 | 7***2 | Накладка | |
| 8 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 9 | Г***2 | Гайка М8-011 ГОСТ 5927-62 | |
| 10 | Б***2 | Болт М8Х16-021 ГОСТ 7805-62 | |
| 11 | 7***2 | Труба в сборе | |
| 12 | 7***1 | Прокладка | |
| 13 | 7***3 | Горелка в сборе | |
| 14 | Ш***6 | Шпилька АМ8Х20 (10/16) 021 ГОСТ 11765-66 | |
| 15 | 7***1 | Фланец | |
| 16 | 7***1 | Прокладка |
