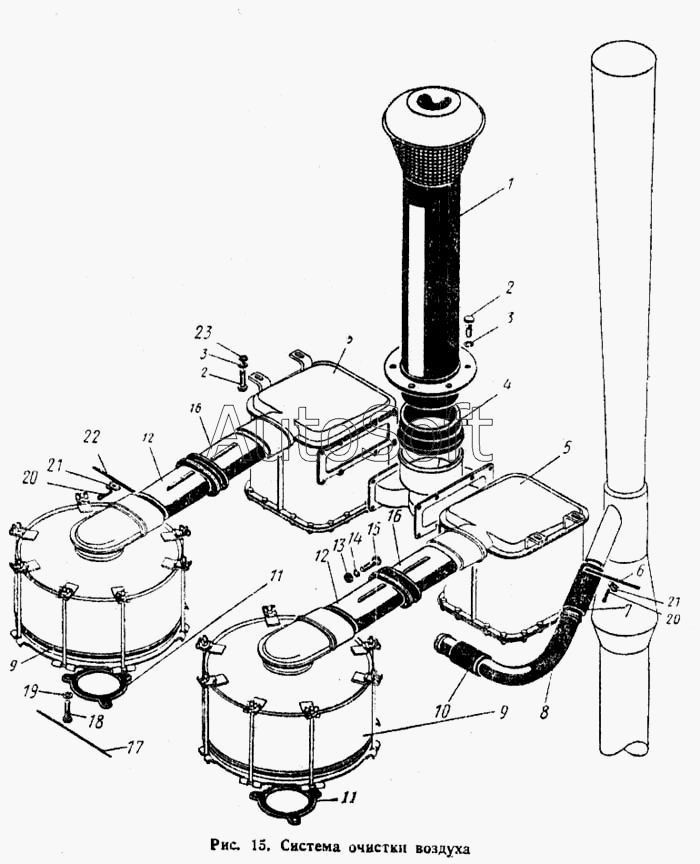

Каталог запасных частей к технике: ПТЗ К-700. Система очистки воздуха
11
11
23
22
21
21
19
18
17
16
16
15
14
13
12
12
10
9
9
8
7
6
5
5
4
3
3
2
2
1
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.19.00.000-4 | 7***4 | Система очистки воздуха | |
| 1 | 7***2 | Труба в сборе | |
| 2 | Б***2 | Болт М8Х20-021 ГОСТ 7808-62 | |
| 3 | Ш***1 | Шайба пружинная 8Н ГОСТ 6402-61 | |
| 4 | 7***4 | Манжета | |
| 5 | 7***2 | Воздухоочиститель I ступени | |
| 6 | Л***0 | Лента ХЛ-500 | |
| 7 | Р***0 | Рукав 4У48-15Х120 | |
| 8 | 7***1 | Труба | |
| 9 | 7***3 | Воздухоочиститель II ступени | |
| 10 | 7***1 | Муфта | |
| 11 | 7***1 | Прокладка | |
| 12 | 7***0 | Патрубок | |
| 13 | Г***2 | Гайка М10-011 ГОСТ 5927-62 | |
| 14 | Ш***1 | Шайба пружинная 10Н ГОСТ 6402-61 | |
| 15 | Б***2 | Болт М10Х35-021 ГОСТ 7808-62 | |
| 16 | 7***0 | Патрубок | |
| 17 | П***7 | Проволока КО 1,6Х800 мм ГОСТ 792-67 | |
| 18 | Б***2 | Болт III М10Х40-021 ГОСТ 7811-62 | |
| 19 | Ш***8 | Шайба 10 ГОСТ 11371-68 | |
| 20 | Ш***Ш | Шплинт ХШ | |
| 21 | Р***Р | Рамка ХР | |
| 22 | Л***5 | Лента ХЛ-675 | |
| 23 | Ш***8 | Шайба 8-001 ГОСТ 6958-68 |
