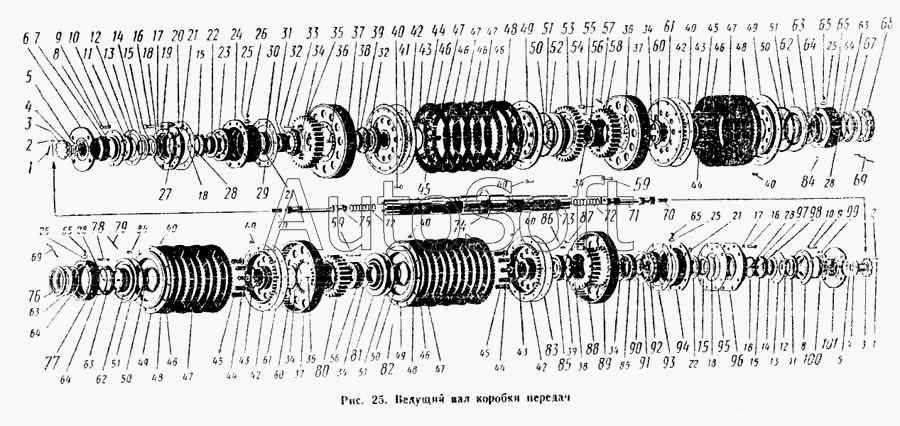

Каталог запасных частей к технике: ПТЗ К-700. Ведущий вал коробки передач
1
1
2
2
3
3
4
5
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
17
17
18
18
18
19
20
21
21
21
22
22
23
24
25
25
25
25
26
27
28
28
28
28
29
30
30
31
31
31
31
32
32
33
34
34
34
34
34
35
36
36
36
37
37
37
38
38
39
39
39
40
40
40
40
40
40
40
40
41
42
42
42
42
43
43
43
43
44
44
44
45
45
45
45
46
46
46
46
46
46
46
46
47
47
47
47
47
47
48
48
48
48
49
49
49
49
50
50
50
51
51
51
52
53
54
55
56
56
57
58
59
59
60
60
61
61
62
62
63
63
63
63
64
64
64
64
65
65
65
66
67
68
69
69
70
70
71
72
72
73
74
75
76
77
78
79
80
80
81
83
84
84
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700.17.01.040-1 | 7***1 | Крышка в сборе | |
| 700.17.01.361-1 | 7***1 | Кольцо | |
| 700.17.01.361-3 | 7***3 | Кольцо | |
| 700.17.01.560 | 7***0 | Фланец в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 700А.17.01.060-1 | 7***1 | Диск нажимной в сборе | |
| 700А.17.01.070 | 7***0 | Шестерня в сборе | |
| 700А.17.01.080 | 7***0 | Шестерня в сборе | |
| 700А.17.01.090 | 7***0 | Шестерня в сборе | |
| 700А.17.01.100 | 7***0 | Шестерня в сборе | |
| Кольцо Н1-20Х16-2 ГОСТ 9833-61 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 1 | П***7 | Проволока КО 1,6Х360 мм ГОСТ 792-67 | |
| 2 | 7***8 | Винт | |
| 3 | 7***1 | Гайка | |
| 4 | 7***9 | Кольцо уплотнительное | |
| 5 | 7***8 | Шайба | |
| 6 | 7***9 | Фланец | |
| 7 | 7***2 | Отражатель | |
| 8 | 7***1 | Крышка | |
| 9 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 10 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 11 | У***4 | Уплотнение ЛК БСК-75-100-12/14 | |
| 12 | П***2 | Пружина АСК-75-2 | |
| 13 | 7***8 | Прокладка | |
| 14 | 7***2 | Кольцо | |
| 15 | 7***2 | Кольцо уплотнительное | |
| 16 | Б***2 | Болт М12Х40-021 ГОСТ 7808-62 | |
| 17 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 18 | 7***1 | Манжета | |
| 19 | 7***1 | Обойма левая в сборе | |
| 20 | 7***1 | Прокладка | |
| 21 | Р***7 | Роликоподшипник 2312К ГОСТ 8328-57 | |
| 22 | 7***2 | Втулка с буртиком | |
| 23 | Ш***7 | Шарикоподшипник 312 ГОСТ 8338-57 | |
| 24 | 7***2 | Опора левая | |
| 25 | 7***7 | Кольцо уплотнительное | |
| 26 | 7***9 | Втулка | |
| 27 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 28 | 7***1 | Винт установочный | |
| 29 | 7***2 | Прокладка | |
| 30 | 7***1 | Втулка | |
| 31 | 7***3 | Втулка распорная | |
| 31 | 7***4 | Втулка распорная | |
| 31 | 7***5 | Втулка распорная | |
| 32 | Р***7 | Роликоподшипник 12212К ГОСТ 8328-57 | |
| 33 | 7***1 | Заклепка | |
| 34 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 35 | 7***9 | Шестерня | |
| 36 | 7***1 | Штифт | |
| 37 | 7***1 | Барабан наружный | |
| 38 | 7***8 | Кольцо распорное | |
| 39 | 7***9 | Кольцо промежуточное | |
| 40 | З***8 | Заклепка 6Х18 ГОСТ 10300-68 | |
| 41 | 7***2 | Барабан левый | |
| 42 | 7***3 | Кольцо | |
| 43 | 7***1 | Кольцо уплотнительное | |
| 44 | 7***1 | Стакан | |
| 45 | 7***4 | Пружина | |
| 46 | 7***7 | Диск | |
| 47 | 7***5 | Диск | |
| 48 | 7***1 | Диск | |
| 49 | 7***1 | Диск нажимной | |
| 50 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 51 | 7***9 | Кольцо уплотнительное | |
| 52 | 7***2 | Диск левый | |
| 53 | 7***3 | Шестерня | |
| 54 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 55 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 56 | Ш***7 | Шарикоподшипник 114 ГОСТ 8338-57 | |
| 57 | П***7 | Проволока КО 1,6Х500 мм ГОСТ 792-67 | |
| 58 | 7***1 | Шестерня | |
| 59 | 7***2 | Заклепка | |
| 60 | 7***8 | Гайка | |
| 61 | 7***7 | Барабан средний | |
| 62 | 7***9 | Диск средний | |
| 63 | 7***2 | Кольцо уплотнительное | |
| 64 | 7***2 | Манжета | |
| 65 | 7***2 | Втулка | |
| 66 | 7***1 | Опора средняя в сборе | |
| 67 | 7***2 | Кольцо | |
| 68 | Р***7 | Роликоподшипник 2216К ГОСТ 8328-57 | |
| 69 | Ш***1 | Шнур шелковый крученый №1 | |
| 70 | 7***3 | Пружина | |
| 71 | 7***2 | Маслопровод | |
| 72 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 73 | 7***3 | Вал ведущий | |
| 74 | 7***5 | Полукольцо | |
| 75 | 7***1 | Маслопровод | |
| 76 | 7***6 | Кольцо | |
| 77 | 7***0 | Крышка в сборе | |
| 78 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 79 | П***7 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | |
| 80 | 7***5 | Шестерня | |
| 81 | 7***7 | Диск правый | |
| 83 | 7***8 | Барабан правый | |
| 84 | 7***4 | Заглушка | |
| 85 | Р***7 | Роликоподшипник 4221 2Л ГОСТ 8328-57 | |
| 86 | 7***2 | Штифт | |
| 87 | З***8 | Заклепка 8Х25 ГОСТ 10300-68 | |
| 88 | 7***6 | Шестерня | |
| 89 | 7***5 | Барабан наружный | |
| 90 | 7***2 | Кольцо | |
| 91 | К***1 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | |
| 92 | Р***7 | Роликоподшипник 2216К ГОСТ 8328-57 | |
| 93 | 7***4 | Прокладка | |
| 94 | 7***2 | Обойма | |
| 95 | 7***8 | Прокладка | |
| 96 | 7***1 | Фланец а сборе | |
| 97 | 7***7 | Прокладка | |
| 98 | 7***4 | Винт | |
| 99 | З***8 | Заклепка 5Х20 ГОСТ 10299-68 | |
| 100 | 7***3 | Отражатель | |
| 101 | 7***1 | Фланец |
