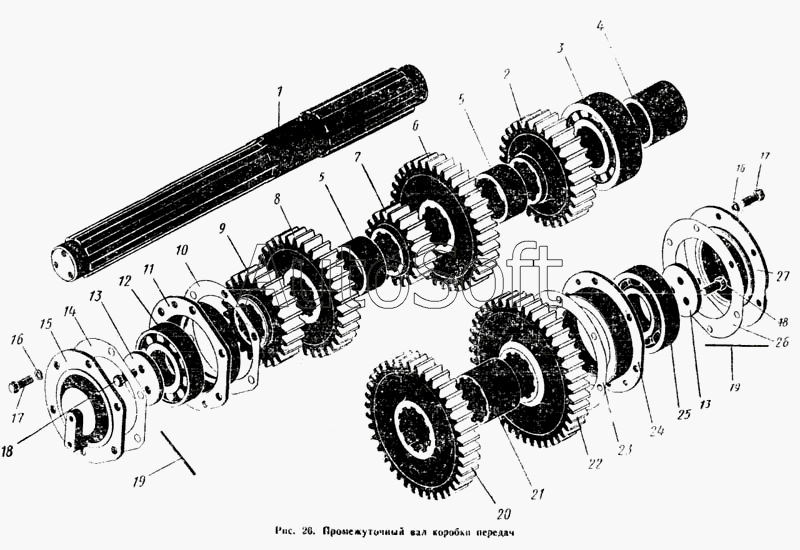

Каталог запасных частей к технике: ПТЗ К-700. Промежуточный вал коробки передач
13
13
27
26
25
24
23
22
21
20
19
19
18
18
17
17
16
16
15
14
12
11
10
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700.17.01.000-1 | 7***1 | Коробка передач | |
| 700.17.01.020 | 7***0 | Опора левая в сборе | |
| 700А.17.01.010 | 7***0 | Вал ведущий в сборе | |
| 1 | 7***3 | Вал промежуточный | |
| 2 | 7***1 | Шестерня | |
| 3 | Р***7 | Роликоподшипник 92614К ГОСТ 8328-57 | |
| 4 | 7***2 | Втулка | |
| 5 | 7***1 | Втулка | |
| 6 | 7***9 | Шестерня | |
| 7 | 7***1 | Шестерня | |
| 8 | 7***6 | Шестерня | |
| 9 | 7***3 | Шестерня | |
| 10 | 7***2 | Прокладка | |
| 11 | 7***9 | Обойма | |
| 12 | Р***7 | Роликоподшипник 2216К ГОСТ 8328-57 | |
| 13 | 7***2 | Шайба | |
| 14 | 7***1 | Прокладка | |
| 15 | 7***1 | Крышка | |
| 16 | Ш***1 | Шайба пружинная 12Н ГОСТ 6402-61 | |
| 17 | Б***2 | Болт М12Х35-021 ГОСТ 7808-62 | |
| 18 | Б***2 | Болт III М12Х35-106 ГОСТ 7808-62 | |
| 19 | П***7 | Проволока КО 1,6Х150 мм ГОСТ 792-67 | |
| 20 | 7***4 | Шестерня | |
| 21 | 7***2 | Втулка | |
| 22 | 7***1 | Шестерня | |
| 23 | 7***2 | Прокладка | |
| 24 | 7***2 | Обойма | |
| 25 | Ш***7 | Шарикоподшипник 313 ГОСТ 8338-57 | |
| 26 | 7***1 | Прокладка | |
| 27 | 7***3 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
