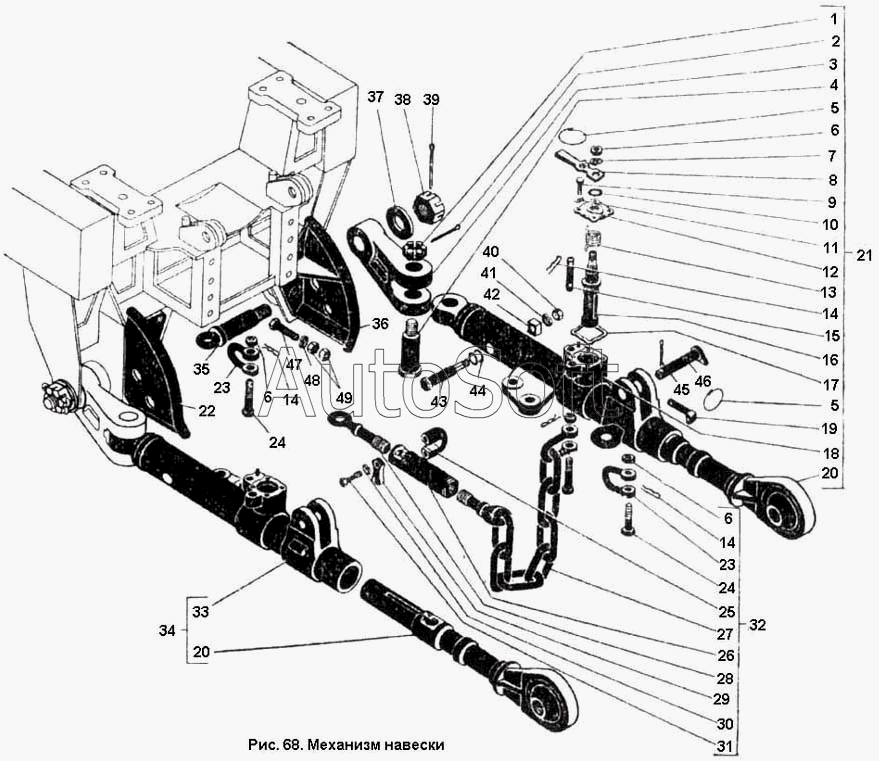

Каталог запасных частей к технике: ПТЗ К-701. Механизм навески
30
49
48
47
46
45
44
43
42
41
40
39
38
37
36
31
1
29
22
19
17
15
14
14
14
12
11
10
9
7
6
6
6
5
5
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***3 | Гайка М36Х3 ГОСТ 5933-73 | |
| 2 | Ш***9 | Шплинт 6.3Х70 ГОСТ 397-79 | |
| 5 | 7***1 | Кольцо | |
| 6 | Г***0 | Гайка М20Х1.5 ГОСТ 5927-70 | |
| 7 | Ш***0 | Шайба 20.65Г ГОСТ 6402-70 | |
| 9 | Б***0 | Болт М8Х20 ГОСТ 7808-70 | |
| 10 | К***1 | Кольцо СП 42-29-5 ГОСТ 6308-71 | |
| 11 | Ш***0 | Шайба 8.65Г ГОСТ 6402-70 | |
| 12 | 7***2 | Крышка | |
| 14 | Ш***7 | Шплинт пружинный 2-3.6-01-9 ОСТ 23.300-71 | |
| 15 | 7***6 | Чека замка | |
| 17 | 7***1 | Прокладка | |
| 19 | 7***1 | Чека | |
| 22 | 7***1 | Упор левый | |
| 29 | 7***3 | Крышка | |
| 30 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 31 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 36 | 7***1 | Упор правый | |
| 37 | Ш***8 | Шайба 48.01 ГОСТ 11371-78 | |
| 38 | 7***1 | Гайка | |
| 39 | Ш***9 | Шплинт 8Х90 ГОСТ 397-79 | |
| 40 | Г***0 | Гайка М16 ГОСТ 5927-70 | |
| 41 | Ш***0 | Шайба 16.65Г ГОСТ 6402-70 | |
| 42 | 7***1 | Фиксатор | |
| 43 | 7***3 | Упор | |
| 44 | 7***9 | Прокладка | |
| 45 | Ш***9 | Шплинт 6.3Х45 ГОСТ 397-79 | |
| 46 | 7***1 | Ось | |
| 47 | Б***0 | Болт М20Х70 ГОСТ 7808-70 | |
| 48 | Ш***8 | Шайба 20.01 ГОСТ 11371-78 | |
| 49 | Г***0 | Гайка М20 ГОСТ 5927-70 |
