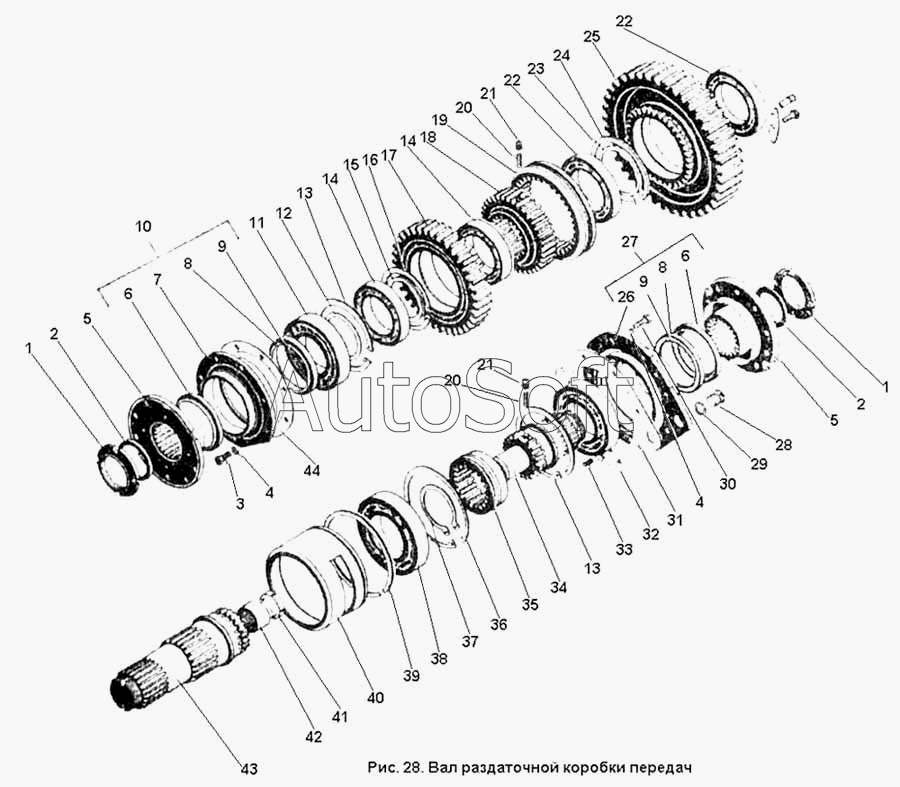

Каталог запасных частей к технике: ПТЗ К-701. Вал раздаточной коробки передач
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
11
1
1
13
13
14
14
15
16
17
18
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Гайка | |
| 2 | 7***1 | Кольцо уплотнительное | |
| 3 | Б***0 | Болт М12Х25 ГОСТ 7808-70 | |
| 4 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 5 | 7***0 | Фланец в сборе | |
| 6 | 7***6 | Кольцо | |
| 7 | 7***Н | Обойма | |
| 8 | У***8 | Уплотнение ЛК БСК 110-135-12/14 ЛК 02478-00 | |
| 9 | П***0 | Пружина АСК-110-2 ЛК 02480-00 | |
| 10 | 7***1 | Обойма в сборе | |
| 11 | П***5 | Подшипник 2218 ГОСТ 8328-75 | |
| 12 | 7***9 | Кольцо | |
| 13 | К***8 | Кольцо В160 ГОСТ 13943-68 | |
| 14 | П***5 | Подшипник 118 ГОСТ 8338-75 | |
| 15 | 7***3 | Кольцо | |
| 16 | К***8 | Кольцо В140 ГОСТ 13943-68 | |
| 17 | 7***8 | Шестерня | |
| 18 | 7***9 | Муфта | |
| 19 | 7***1 | Муфта зубчатая передвижная | |
| 20 | 7***1 | Пружина | |
| 21 | 7***3 | Фиксатор | |
| 22 | П***4 | Подшипник 120 ГОСТ 8338-74 | |
| 23 | 7***4 | Кольцо | |
| 24 | К***8 | Кольцо В150 ГОСТ 13943-68 | |
| 25 | 7***1 | Шестерня | |
| 26 | 7***1 | Крышка | |
| 27 | 7***2 | Крышка в сборе | |
| 28 | 7***5 | Пробка | |
| 29 | 7***2 | Прокладка | |
| 30 | Б***0 | Болт М12Х30 ГОСТ 7808-70 | |
| 31 | 7***3 | Прокладка | |
| 32 | П***4 | Подшипник 218 ГОСТ 8338-74 | |
| 33 | Ш***0 | Штифт 8Пр2Х18 ГОСТ 3128-70 | |
| 34 | 7***5 | Вал | |
| 35 | 7***2 | Муфта зубчатая | |
| 36 | К***8 | Кольцо В180 ГОСТ 13943-68 | |
| 37 | К***8 | Кольцо В100 ГОСТ 13942-68 | |
| 38 | П***4 | Подшипник 220 ГОСТ 8338-74 | |
| 39 | 7***8 | Кольцо стопорное | |
| 40 | 7***1 | Обойма | |
| 41 | 7***2 | Втулка | |
| 42 | П***8 | Подшипник 943/40 ГОСТ 4060-78 | |
| 43 | 7***3 | Вал раздаточный | |
| 44 | 7***9 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
