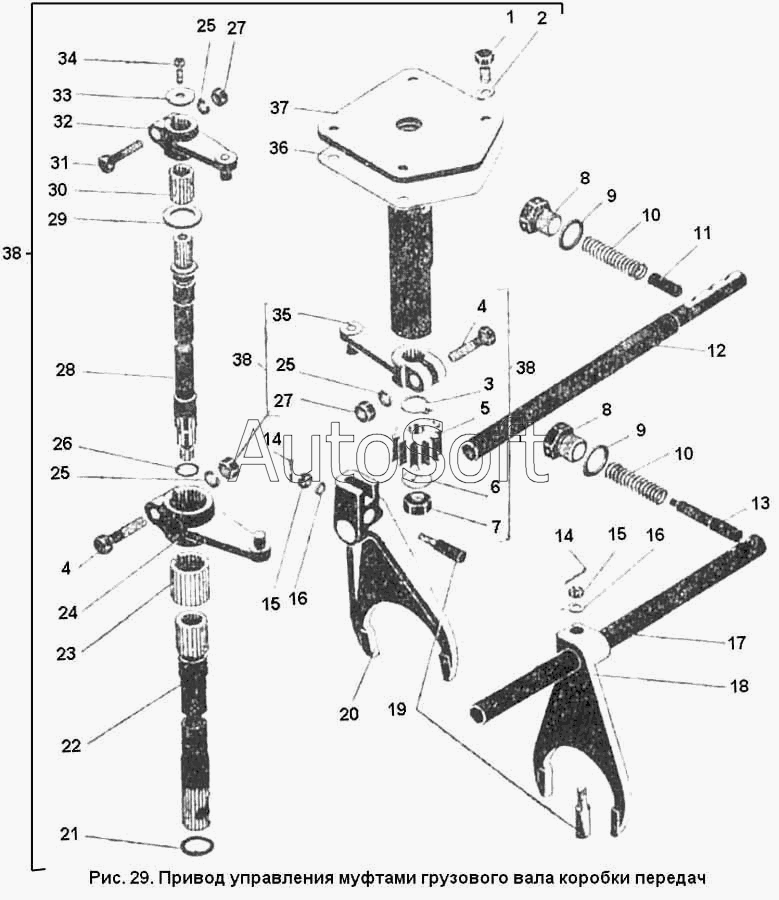

Каталог запасных частей к технике: ПТЗ К-701. Привод управления муфтами грузового вала коробки передач
30
21
22
23
24
25
25
25
26
27
27
28
29
20
31
32
33
34
35
36
37
38
38
38
11
2
3
4
4
5
6
7
8
8
9
9
10
10
1
12
13
14
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***0 | Шайба 12.65Г ГОСТ 6402-70 | |
| 2 | Б***0 | Болт М12Х25 ГОСТ 7808-70 | |
| 3 | К***8 | Кольцо Б20 ГОСТ 13942-68 | |
| 4 | Б***0 | Болт М10Х50 ГОСТ 7811-70 | |
| 5 | 7***3 | Шестерня | |
| 6 | 7***4 | Шайба | |
| 7 | Г***0 | Гайка М14 ГОСТ 5927-70 | |
| 8 | 7***2 | Пробка | |
| 9 | П***2 | Прокладка ФГ28Х34Х2 МН 3138-62 | |
| 10 | 7***3 | Пружина | |
| 11 | 7***3 | Фиксатор | |
| 12 | 7***3 | Валик | |
| 13 | 7***1 | Фиксатор | |
| 14 | Ш***9 | Шплинт 25Х25 ГОСТ 397-79 | |
| 15 | Г***3 | Гайка М10 ГОСТ 5933-73 | |
| 16 | Ш***8 | Шайба 10.01 ГОСТ 11371-78 | |
| 17 | 7***5 | Валик-рейка | |
| 18 | 7***2 | Вилка | |
| 19 | 7***2 | Клин | |
| 20 | 7***2 | Вилка | |
| 21 | К***3 | Кольцо Н1-38Х30-3 ГОСТ 18829-73 | |
| 22 | 7***1 | Вал полый | |
| 23 | 7***6 | Втулка | |
| 24 | 7***1 | Рычаг верхний в сборе | |
| 25 | Ш***0 | Шайба 10.65Г ГОСТ 6402-70 | |
| 26 | К***3 | Кольцо Н1-22Х18-3 ГОСТ 18829-73 | |
| 27 | Г***0 | Гайка М10 ГОСТ 5927-70 | |
| 28 | 7***1 | Валик | |
| 29 | 7***1 | Кольцо | |
| 30 | 7***7 | Втулка | |
| 31 | Б***0 | Болт М10Х40 ГОСТ 7811-70 | |
| 32 | 7***1 | Рычаг в сборе | |
| 33 | 7***2 | Кольцо | |
| 34 | Б***0 | Болт 3М6Х20 ГОСТ 7805-70 | |
| 35 | 7***0 | Рычаг нижний в сборе | |
| 36 | 7***1 | Прокладка | |
| 37 | 7***1 | Корпус в сборе | |
| 38 | 7***0 | Привод управления муфтами |
