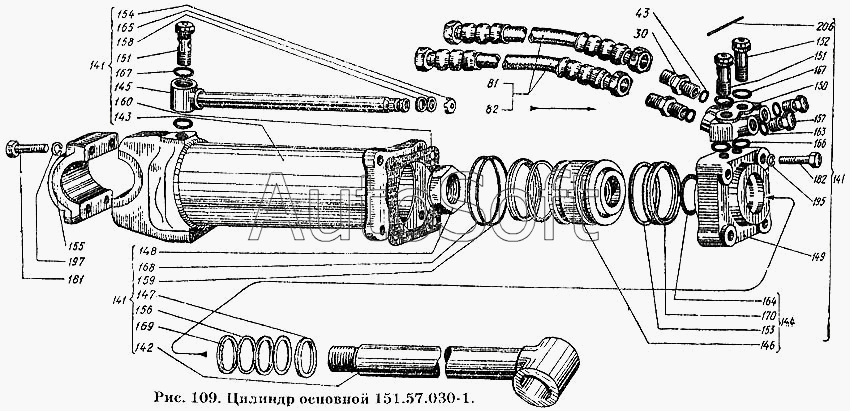

Каталог запасных частей к технике: ХТЗ Т-150К. Цилиндр основной 151.57.030-1
30
43
81
82
141
141
141
142
143
144
145
146
147
148
149
150
151
151
152
153
154
155
156
157
158
159
160
163
164
165
166
167
167
168
169
170
181
182
195
197
206
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.57.001-1 | 1***1 | Установка гидравлической системы | |
| 151.57.030-1 | 1***1 | Цилиндр основной в сборе | |
| 30 | 1***0 | Штуцер ввертной | |
| 43 | 1***7 | Кольцо Н1-25х20-4 ГОСТ 9833-61 | |
| 81 | Н***0 | Рукав высокого давления в сборе | |
| 82 | 1***1 | Рукав высокого давления в сборе | |
| 141 | Ц***1 | Гидроцилиндр | |
| 142 | Ц***2 | Шток с головкой в сборе | |
| 143 | Ц***7 | Корпус цилиндра в сборе | |
| 144 | Ц***8 | Поршень в сборе | |
| 145 | Ц***1 | Маслопровод в сборе | |
| 146 | Ц***4 | Поршень в сборе | |
| 147 | Ц***5 | Манжета грязесъемная | |
| 148 | Ц***7 | Гайка в сборе | |
| 149 | Ц***1 | Крышка передняя | |
| 150 | Ц***0 | Корпус накладки | |
| 151 | Ц***I | Болт зажимной | |
| 152 | Ц***V | Болт зажимной | |
| 153 | Ц***6 | Кольцо защитное 1-125 | |
| 154 | Ц***8 | Клапан замедлительный | |
| 155 | Ц***1 | Бугель | |
| 156 | Ц***3 | Кольцо защитное 2-50 | |
| 157 | Ц***9 | Заглушка | |
| 158 | Ц***1 | Шайба защитная | |
| 159 | Ц***2 | Шайба | |
| 160 | Ц***6 | Прокладка | |
| 163 | К***1 | Кольцо Н1-25х20-4 ГОСТ 9833-61 | |
| 164 | К***1 | Кольцо Н1-60х50-4 ГОСТ 9833-61 | |
| 165 | К***1 | Кольцо Н2-22х18-4 ГОСТ 9833-61 | |
| 166 | К***1 | Кольцо У-30х25-4 ГОСТ 9833-61 | |
| 167 | К***1 | Кольцо У-35х30-4 ГОСТ 9833-61 | |
| 168 | К***1 | Кольцо У-125х120-4 ГОСТ 9833-61 | |
| 169 | М***9 | Манжета 60х50-1 ГОСТ 14896-69 | |
| 170 | М***9 | Манжета 125х110-1 ГОСТ 14896-69 | |
| 181 | Б***0 | Болт М18х1,5-6gх70.88.35 ГОСТ 7796-70 | |
| 182 | Б***0 | Болт М20х1,5-6gх90.88.35.01 ГОСТ 7796-70 | |
| 195 | Ш***0 | Шайба 20.65Г.05 ГОСТ 6402-70 | |
| 197 | Ш***0 | Шайба 18Н.65Г ГОСТ 6402-70 | |
| 206 | 0***2 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
