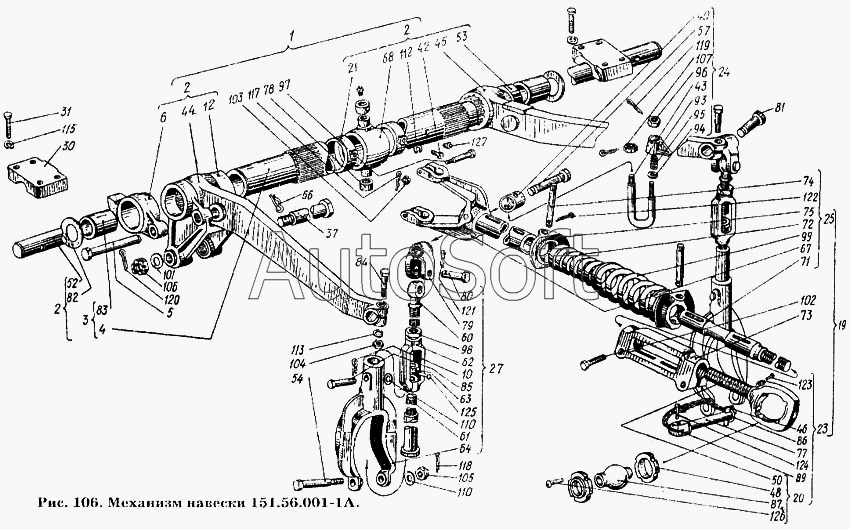

Каталог запасных частей к технике: ХТЗ Т-150К. Механизм навески 151.56.001-1А
87
103
102
101
99
98
97
96
95
94
93
89
104
86
86
85
85
84
83
82
81
80
79
78
118
127
126
126
125
124
123
122
121
121
120
119
77
117
115
113
113
112
110
110
107
106
105
23
45
44
43
42
40
37
31
30
27
25
24
46
21
20
19
12
10
6
5
4
3
2
2
2
1
61
75
74
73
72
71
68
67
66
64
63
62
60
57
54
53
52
50
48
48
48
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.56.001-1А | 1***А | Механизм навески | |
| 1 | 1***3 | Ось верхняя с рычагами в сборе | |
| 2 | 1***3 | Ось верхняя в сборе | |
| 3 | 1***2 | Вал рычагов в сборе | |
| 4 | 1***1 | Вал рычагов | |
| 5 | 1***2 | Палец блокировки | |
| 6 | 1***А | Рычаг упорный | |
| 10 | 1***1 | Шплинт | |
| 12 | 1***1 | Рычаг штока в сборе | |
| 19 | 1***1 | Тяга верхняя в сборе | |
| 20 | 1***0 | Головка в сборе | |
| 21 | 1***2 | Кольцо упорное в сборе | |
| 23 | 1***4 | Головка с пальцем в сборе | |
| 24 | 1***1 | Фиксатор в сборе | |
| 25 | 1***6 | Вилка с пружинами в сборе | |
| 27 | 1***9 | Раскос в сборе | |
| 30 | 1***2 | Крышка бугеля стойки | |
| 31 | 1***2 | Болт специальный | |
| 37 | 1***1 | Палец рычага штока | |
| 40 | 1***4 | Втулка фиксатора | |
| 42 | 1***9 | Винт установочный | |
| 43 | 1***1 | Фиксатор | |
| 44 | 1***А | Рычаг подъемный левый | |
| 45 | 1***А | Рычаг подъемный правый | |
| 46 | 1***3 | Чека | |
| 46 | 1***3 | Чека | |
| 48 | 1***6 | Кольцо яблока | |
| 48 | 1***6 | Кольцо яблока | |
| 48 | 1***6 | Кольцо яблока | |
| 50 | 1***8 | Головка верхней тяги | |
| 52 | 1***1 | Ось верхняя | |
| 53 | 1***2 | Втулка упорная | |
| 54 | 1***9 | Палец рычагов нижний | |
| 57 | 1***2 | Палец рычага | |
| 60 | 1***5 | Винт раскоса верхний | |
| 61 | 1***6 | Винт раскоса | |
| 62 | 1***7 | Муфта раскоса | |
| 63 | 1***8 | Кольцо предохранительное | |
| 64 | 7***1 | Вилка раскоса | |
| 66 | 1***А | Шплинт пружинный | |
| 67 | 7***4 | Вилка в сборе | |
| 68 | 7***9 | Траверса верхней тяги | |
| 71 | 7***9 | Винт верхней тяги | |
| 72 | 7***3 | Пружина малая | |
| 73 | 7***А | Муфта верхней тяги | |
| 74 | 7***6 | Палец | |
| 75 | 7***7 | Шайба упорная | |
| 77 | 7***8 | Палец верхней тяги | |
| 78 | 7***1 | Втулка малая | |
| 79 | 7***А | Серьга раскоса | |
| 80 | 7***5 | Палец серьги раскоса | |
| 81 | 7***1 | Палец рычага малый | |
| 82 | 7***9 | Шайба | |
| 83 | 7***2 | Втулка вала рычагов | |
| 84 | 7***1 | Болт рычагов | |
| 85 | 7***1 | Палец серьги | |
| 85 | 7***1 | Палец серьги | |
| 86 | 7***5 | Кольцо чеки | |
| 86 | 7***5 | Кольцо чеки | |
| 87 | 7***8 | Яблоко верхней тяги | |
| 89 | 7***3 | Цепочка верхней тяги | |
| 93 | 7***А | Упор поворотный | |
| 94 | 7***8 | Шайба фиксатора | |
| 95 | 7***9 | Пружина фиксатора | |
| 96 | 7***4 | Шайба фиксатора | |
| 97 | 7***6 | Гайка упорная | |
| 98 | 7***8 | Гайка М36 ГОСТ 2526-62 | |
| 99 | 7***3 | Пружина | |
| 101 | 7***7 | Шайба | |
| 102 | Б***0 | Болт М20-6gх55.66 ГОСТ 7796-70 | |
| 103 | Г***2 | Гайка М12х1,25-6Н.8 ГОСТ 5932-62 | |
| 104 | Г***0 | Гайка М16-7Н.6 ГОСТ 5915-70 | |
| 105 | Г***8 | Гайка М20х1,5-6Н.8 | |
| 106 | Г***8 | Гайка М27х2-6Н.8 | |
| 107 | Г***2 | Гайка М16-6Н.8 ГОСТ 5933-62 | |
| 110 | Ш***8 | Шайба 20-010 ГОСТ 11371-68 | |
| 110 | Ш***8 | Шайба 20-010 ГОСТ 11371-68 | |
| 112 | Ш***0 | Шайба 14.65Г. ГОСТ 6402-70 | |
| 113 | Ш***0 | Шайба 16.65Г. ГОСТ 6402-70 | |
| 113 | Ш***0 | Шайба 16.65Г. ГОСТ 6402-70 | |
| 115 | Ш***0 | Шайба 24.65Г ГОСТ 6402-70 | |
| 117 | Ш***6 | Шплинт 3,2х25 ГОСТ 397-66 | |
| 118 | Ш***6 | Шплинт 4х36 ГОСТ 397-66 | |
| 119 | Ш***6 | Шплинт 5х36 ГОСТ 397-66 | |
| 120 | Ш***6 | Шплинт 5х50 ГОСТ 397-66 | |
| 121 | Ш***6 | Шплинт 6,3х40 ГОСТ 397-66 | |
| 121 | Ш***6 | Шплинт 6,3х40 ГОСТ 397-66 | |
| 122 | Ш***6 | Шплинт 8х50 ГОСТ 397-66 | |
| 123 | З***8 | Заклепка 6х32.01 ГОСТ 10299-68 | |
| 124 | З***8 | Заклепка 6х42.01 ГОСТ 10299-68 | |
| 125 | З***8 | Заклепка 8х46 ГОСТ 10300-68 | |
| 126 | З***8 | Заклепка 12х45.01 ГОСТ 10299-68 | |
| 126 | З***8 | Заклепка 12х45.01 ГОСТ 10299-68 | |
| 127 | М***6 | Масленка I-Аl ГОСТ 1303-66 |
