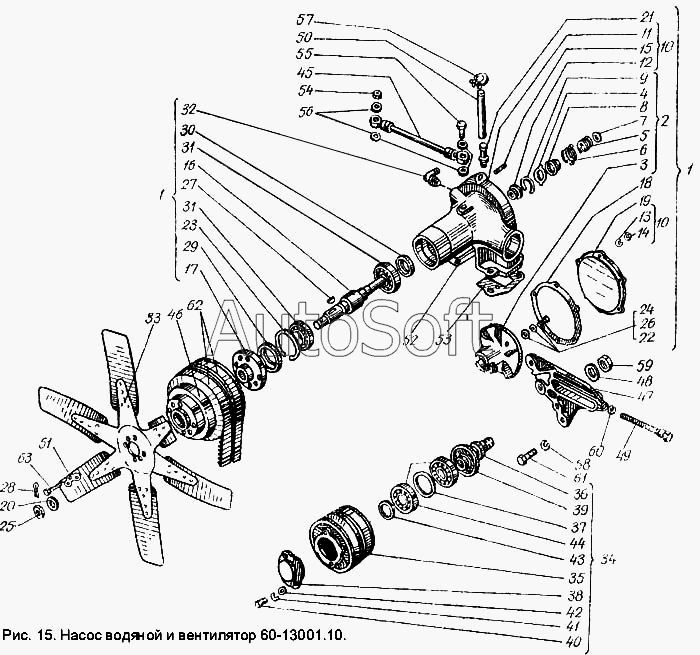

Каталог запасных частей к технике: ХТЗ Т-150К. Насос водяной и вентилятор 60-13001.10
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
16
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-13001.20 | 6***0 | Насос водяной и вентилятор | |
| 1 | 6***0 | Насос водяной | |
| 2 | 6***0 | Крыльчатка | |
| 3 | 6***0 | Крыльчатка водяного насоса | |
| 4 | 1***2 | Шайба уплотняющая сальника | |
| 5 | 1***3 | Пружина упорная сальника | |
| 6 | С***4 | Обойма сальника | |
| 7 | С***5 | Кольцо манжеты сальника | |
| 8 | С***6 | Манжета сальника крыльчатки | |
| 9 | С***7 | Кольцо стопорное сальника | |
| 10 | 6***0 | Корпус водяного насоса | |
| 11 | 6***1 | Корпус водяного насоса | |
| 12 | 6***0 | Втулка опорная | |
| 13 | Г***0 | Гайка М8.2.6.05 ГОСТ 2524-70 | |
| 14 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 15 | Ш***6 | Шпилька БМ8 То/2х16 (8/12)х055 ГОСТ 11765-66 | |
| 16 | 6***0 | Валик водяного насоса | |
| 17 | 6***0 | Ступица шкива вентилятора | |
| 18 | 6***0 | Прокладка | |
| 19 | 6***0 | Крышка водяного насоса | |
| 20 | 1***2 | Шайба | |
| 21 | Н***А | Ниппель конечный (475313148) | |
| 22 | Ш***2 | Шайба | |
| 23 | 1***1 | Кольцо Б62 ГОСТ 13943-68 | |
| 24 | Б***0 | Болт М8.2х20.56.029 ГОСТ 7796-70 | |
| 25 | Г***2 | Гайка М18х1,5.64.6.016 ГОСТ 5933-62 | |
| 26 | Ш***3 | Шайба 8.65Г.05 ГОСТ 6402-73 | |
| 27 | Ш***8 | Шпонка сегментная 6х11 ГОСТ 8795-68 | |
| 28 | Ш***6 | Шплинт 4х28 ГОСТ 397-66 | |
| 29 | М***0 | Манжета 1-45х65-1 ГОСТ 8752-70 | |
| 30 | М***0 | Манжета 1-20х40-1 ГОСТ 8752-70 | |
| 31 | П***7 | Подшипник 305 ГОСТ 8338-57 | |
| 32 | 6***0 | Угольник конечный | |
| 33 | 6***0 | Вентилятор | |
| 34 | 6***0 | Ролик натяжной | |
| 35 | 6***0 | Ролик натяжной | |
| 36 | 6***0 | Ось натяжного ролика | |
| 37 | 6***0 | Кольцо распорное | |
| 38 | 6***0 | Крышка | |
| 39 | 6***0 | Щиток | |
| 40 | Б***0 | Болт М8,2х10.56.029 ГОСТ 7796-70 | |
| 41 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 42 | Ш***8 | Шайба 8х1,5-015 ГОСТ 10450-68 | |
| 43 | 6***0 | Кольцо Б25 ГОСТ 13942-68 | |
| 44 | П***8 | Подшипник 180505УС17 ГОСТ 8882-58 | |
| 45 | 6***0 | Трубка подвода масла к водяному насосу | |
| 46 | 6***0 | Шкив вентилятора | |
| 47 | 6***0 | Кронштейн натяжного ролика | |
| 48 | 6***0 | Шайба | |
| 49 | 6***0 | Болт натяжения ремня | |
| 50 | 6***0 | Шланг соединительный | |
| 51 | 6***0 | Шайба стопорная | |
| 52 | 6***0 | Прокладка водяного насоса правая | |
| 53 | 6***0 | Прокладка водяного насоса левая | |
| 54 | 6***0 | Гайка колпачковая | |
| 55 | 6***0 | Болт зажимной | |
| 56 | С***А | Прокладка поворотного угольника | |
| 57 | А***0 | Хомут стяжной | |
| 58 | Б***0 | Болт М12.2х35.56.05 ГОСТ 7796-70 | |
| 59 | Г***0 | Гайка М22х1,5.2а.6.05 ГОСТ 2526-70 | |
| 60 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 61 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 62 | Р***- | Ремень зубчатый 11-16х11х1450 ГОСТ 5813-64 | |
| 63 | Б***0 | Болт М12х1,25.2х40.56.05 ГОСТ 7796-70 |
