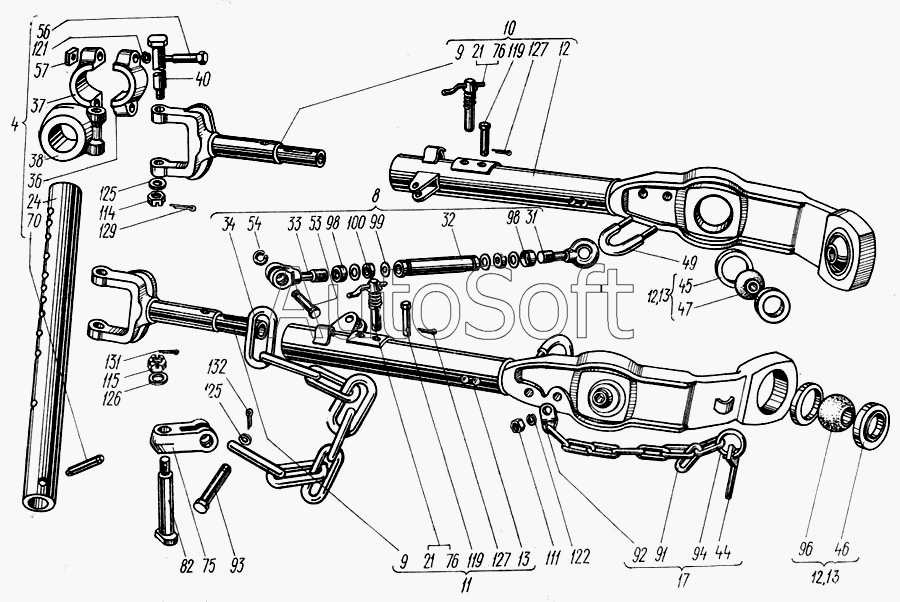

Каталог запасных частей к технике: ХТЗ Т-150. Устройство навесное
4
8
9
9
9
10
11
12
12
12
13
13
13
17
21
21
21
24
31
32
33
34
36
37
38
40
45
45
47
47
49
53
54
56
57
70
75
76
76
82
91
92
93
94
94
96
96
98
98
99
100
111
114
115
119
119
119
121
121
122
125
125
126
127
127
127
129
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.56.001-2 | 1***2 | Устройство навесное | |
| 4 | 1***1 | Ось нижняя в сборе | |
| 8 | 1***2 | Растяжка в сборе | |
| 9 | 1***1 | Вилка нижних тяг в сборе | |
| 9 | 1***1 | Вилка нижних тяг в сборе | |
| 10 | 1***А | Тяга нижняя правая | |
| 11 | 1***А | Тяга нижняя левая | |
| 12 | 1***А | Головка задняя правая | |
| 13 | 1***А | Головка задняя левая | |
| 17 | 1***3 | Цепочка с чекой | |
| 21 | 1***8 | Палец тяги в сборе | |
| 21 | 1***8 | Палец тяги в сборе | |
| 24 | 1***1 | Ось нижняя | |
| 31 | 1***6 | Винт растяжки | |
| 32 | 1***7 | Муфта растяжек | |
| 33 | 1***1 | Винт растяжки с левой резьбой | |
| 34 | 1***Б | Цепь | |
| 36 | 1***2 | Упор | |
| 37 | 1***1 | Упор | |
| 38 | 1***9 | Головка нижних тяг | |
| 40 | 1***6 | Палец тяги соединительный | |
| 45 | 1***1 | Кольцо | |
| 45 | 1***1 | Кольцо | |
| 47 | 1***7 | Яблоко нижних тяг | |
| 47 | 1***7 | Яблоко нижних тяг | |
| 49 | 1***0 | Стремянка | |
| 53 | 1***0 | Палец растяжки | |
| 54 | 1***1 | Кольцо | |
| 56 | 1***1 | Болт стяжной | |
| 57 | 1***2 | Стопор упорный | |
| 70 | 5***8 | Штифт оси нижней | |
| 75 | 7***А | Серьга цепи | |
| 76 | 7***8 | Пружина | |
| 82 | 7***0 | Палец прицепной скобы | |
| 91 | 7***А | Цепочка | |
| 92 | 7***7 | Шапка цепи | |
| 93 | 7***9 | Палец серьга | |
| 94 | 7***5 | Кольцо чеки | |
| 94 | 7***5 | Кольцо чеки | |
| 96 | 7***9 | Яблоко малое | |
| 96 | 7***9 | Яблоко малое | |
| 98 | 7***5 | Колпак | |
| 99 | 7***6 | Шайба растяжки | |
| 100 | 7***7 | Прокладка уплотнительная | |
| 111 | Г***0 | Гайка М20х1,5.8.0112 ГОСТ 5916-70 | |
| 114 | Г***3 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5919-73 | |
| 115 | Г***3 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | |
| 117 | З***0 | Заклепка 8х45.01.10кп ГОСТ 10300-80 | |
| 119 | 1***4 | Ось с буртиком | |
| 119 | О***0 | Ось 6-14h 11х75-45 ГОСТ 9650-80 | |
| 121 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 121 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 122 | Ш***0 | Шайба 20 65Г 05 ГОСТ 6402-70 | |
| 125 | Ш***8 | Шайба 20.04.0115 ГОСТ 11371-78 | |
| 126 | Ш***8 | Шайба 27.04.0115 ГОСТ 11371-78 | |
| 127 | Ш***9 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 127 | Ш***9 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 129 | Ш***9 | Шплинт 4х36.016 ГОСТ 397-79 | |
| 131 | Ш***9 | Шплинт 5х50.016 ГОСТ 397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
