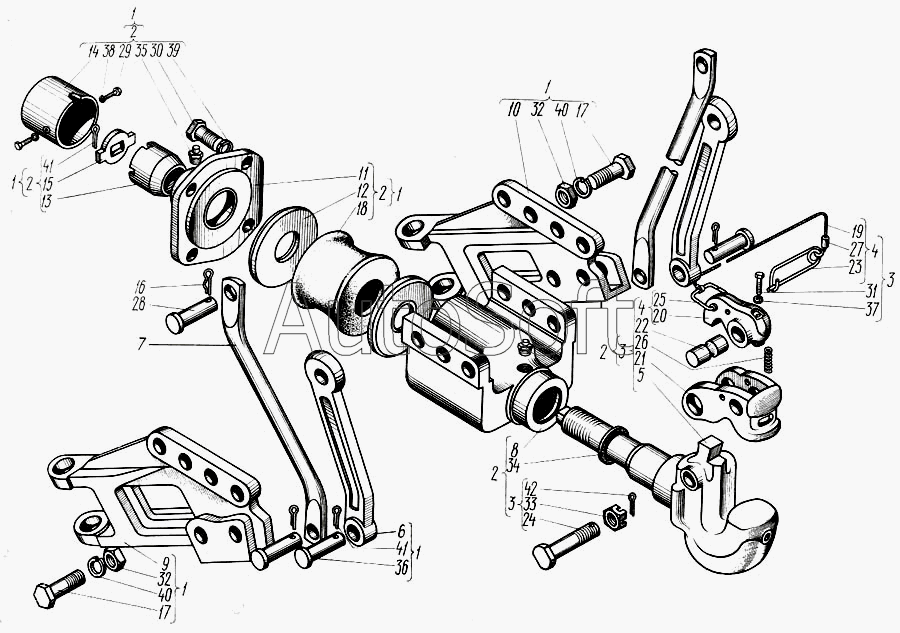

Каталог запасных частей к технике: ХТЗ Т-150. Устройство тягово-сцепное
33
23
24
25
26
27
28
29
30
31
32
32
22
34
35
36
37
38
39
40
40
41
41
41
42
11
1
1
1
1
1
1
2
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.58.001-4 | 1***4 | Устройство тягово-сцепное | |
| 1 | 1***3 | Корпус с кронштейнами | |
| 2 | 1***2 | Крюк с амортизатором | |
| 3 | 1***7 | Крюк с защелкой | |
| 4 | 8***4 | Защелка | |
| 5 | 1***2 | Крюк тяговый | |
| 6 | 1***3 | Серьга раскоса | |
| 7 | 1***2 | Растяжка | |
| 8 | 1***2 | Корпус | |
| 9 | 1***2 | Кронштейн левый | |
| 10 | 1***2 | Кронштейн правый | |
| 11 | 1***1 | Крышка | |
| 12 | 1***А | Шайба упорная | |
| 13 | 1***3 | Гайка | |
| 14 | 1***4 | Чехол | |
| 15 | 1***6 | Шайба стопорная | |
| 16 | 1***1 | Шплинт | |
| 17 | 1***2 | Палец | |
| 18 | 1***9 | Амортизатор | |
| 19 | 5***1 | Тросик | |
| 20 | 8***1 | Защелка | |
| 21 | 8***3 | Скоба | |
| 22 | 8***5 | Палец | |
| 23 | 8***0 | Стопор | |
| 24 | 8***1 | Болт | |
| 25 | 8***2 | Кольцо | |
| 26 | 1***А | Пружина | |
| 27 | 5***0 | Втулка | |
| 28 | 1***2 | Ось 22-22х/5х105 ГОСТ 9650-71 | |
| 29 | Б***0 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | |
| 30 | Б***0 | Болт М16-6gх35.66.019 ГОСТ 7796-70 | |
| 31 | Б***0 | Болт М6-6gх40.66.019 ГОСТ 7798-70 | |
| 32 | Г***3 | Гайка М27х2-6Н.8.0112 ГОСТ 5918-73 | |
| 33 | Г***3 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | |
| 34 | 8***6 | Кольцо СП-69-61-7 ГОСТ 6308-71 | |
| 35 | М***4 | Масленка 1.3.Ц6Хр ГОСТ 19853-74 | |
| 36 | 1***2 | Ось 6-22h 12х90 ГОСТ 9650-80 | |
| 37 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 38 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 39 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 40 | Ш***0 | Шайба 27 65Г 05 ГОСТ 5402-70 | |
| 41 | Ш***9 | Шплинт 5х36.016 ГОСТ 397-79 | |
| 41 | Ш***9 | Шплинт 5х36.016 ГОСТ 397-79 | |
| 42 | Ш***9 | Шплинт 5х50.016 ГОСТ 397-79 |
