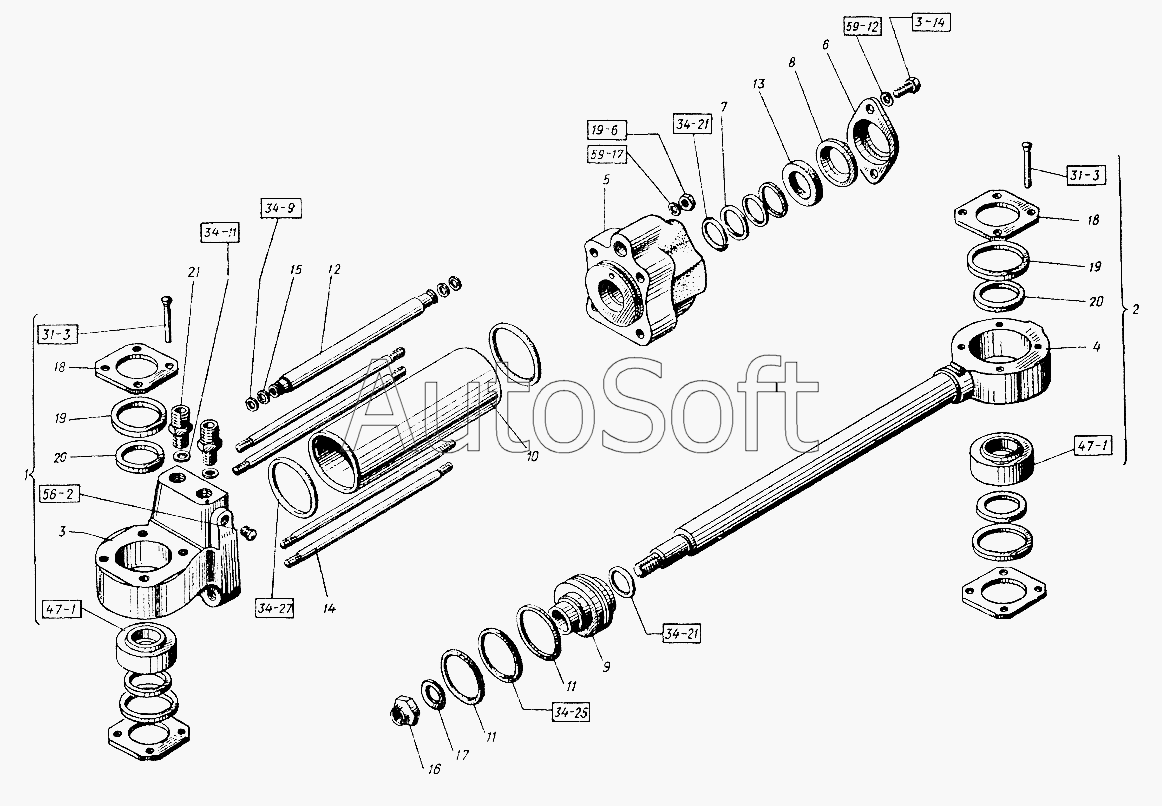

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Управление рулевое. Гидроцилиндр
017-021-25-2-2.9833
19
19
20
20
21
М10x20.7796
М14.5927
151.40.040-3А
8x60.10300
8x60.10300
016-020-25-2-2.9833
18
18
040-048-46-2-2.9833
040-048-46-2-2.9833
070-080-58-2-2.9833
074-080-36-2-2.9833
ШС50.3635
ШС50.3635
КГ 1/4"
10.65Г.6402
14.65Г.6402
10
2
3
4
5
6
7
8
9
1
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 016-020-25-2-2.9833 | 0***3 | Кольцо (D=15,6, d=2,5) | |
| 017-021-25-2-2.9833 | 0***3 | Кольцо | |
| 040-048-46-2-2.9833 | 0***3 | Кольцо (D=39, d=4,6) | |
| 070-080-58-2-2.9833 | 0***3 | Кольцо (D=68,5, d=5,8) | |
| 074-080-36-2-2.9833 | 0***3 | Кольцо | |
| 10.65Г.6402 | 1***2 | Шайба | |
| 14.65Г.6402 | 1***2 | Шайба | |
| 151.40.040-3А | 1***А | Гидроцилиндр | |
| 8x60.10300 | 8***0 | Заклепка (d=8, L=60, H=3,2, D=13,9) | |
| КГ 1/4" | К***" | Пробка (L=20, H=5, S=14) | |
| М10x20.7796 | М***6 | Болт | |
| М14.5927 | М***7 | Гайка (d=14, H=11, S=22) | |
| ШС50.3635 | Ш***5 | Подшипник (d=50, D=75, L=35) | |
| 1 | 1***1 | Крышка цилиндра передняя в сборе | |
| 2 | 1***2 | Шток | |
| 3 | 1***А | Крышка | |
| 4 | 1***2 | Шток | |
| 5 | 1***А | Крышка | |
| 6 | 1***3 | Крышка | |
| 7 | 1***7 | Шайба | |
| 8 | 1***1 | Скребок | |
| 9 | 1***1 | Поршень | |
| 10 | 1***1 | Корпус цилиндра | |
| 11 | 1***2 | Шайба защитная | |
| 12 | 1***4 | Маслопровод | |
| 13 | 1***1 | Кольцо | |
| 14 | 1***1 | Стяжка | |
| 15 | 1***7 | Шайба защитная | |
| 16 | 1***9 | Гайка | |
| 17 | 5***5 | Шайба | |
| 18 | 7***2 | Крышка | |
| 19 | 7***1 | Кольцо | |
| 20 | 7***4 | Сальник | |
| 21 | Н***5 | Штуцер |
