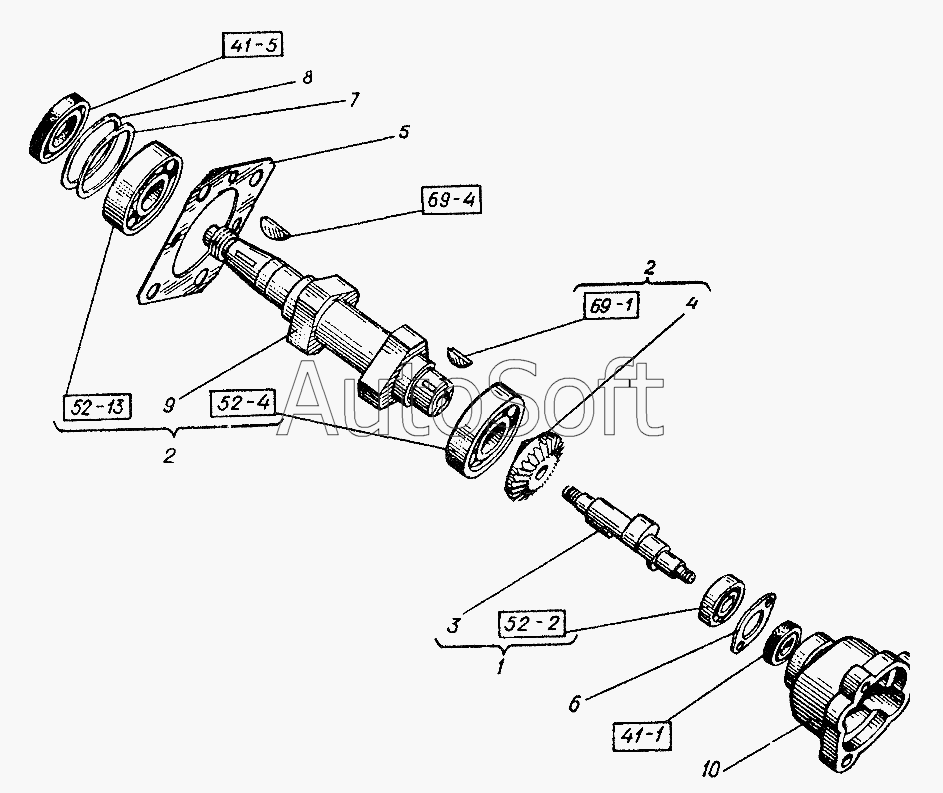

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Детали привода
1
2
2
3
4
5
6
7
8
9
10
1.2-20x40-1.8752
1.2-9x22-1.8752
6-201.8338
6-204.8338
6-304.8338
2x3,7.24071
4x6,5.24071
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2-20x40-1.8752 | 1***2 | Манжета (d=20, D=40, h=10) | |
| 1.2-9x22-1.8752 | 1***2 | Манжета (d=9, D=22, h=7) | |
| 2x3,7.24071 | 2***1 | Шпонка (b=2, h=3,7, d=10) | |
| 4x6,5.24071 | 4***1 | Шпонка | |
| 6-201.8338 | 6***8 | Подшипник (d=12, D=32, L=10) | |
| 6-204.8338 | 6***8 | Подшипник (d=20, D=47, L=14) | |
| 6-304.8338 | 6***8 | Подшипник (d=20, D=52, L=15) | |
| 1 | 5***1 | Вал привода | |
| 2 | 5***1 | Вал кулачковый | |
| 3 | 5***0 | Вал привода | |
| 4 | 5***4 | Шестерня | |
| 5 | 5***6 | Прокладка | |
| 6 | 2***4 | Прокладка | |
| 7 | 5***8 | Прокладка | |
| 8 | 5***1 | Прокладка | |
| 9 | 5***0 | Вал кулачковый | |
| 10 | 5***1 | Корпус |
