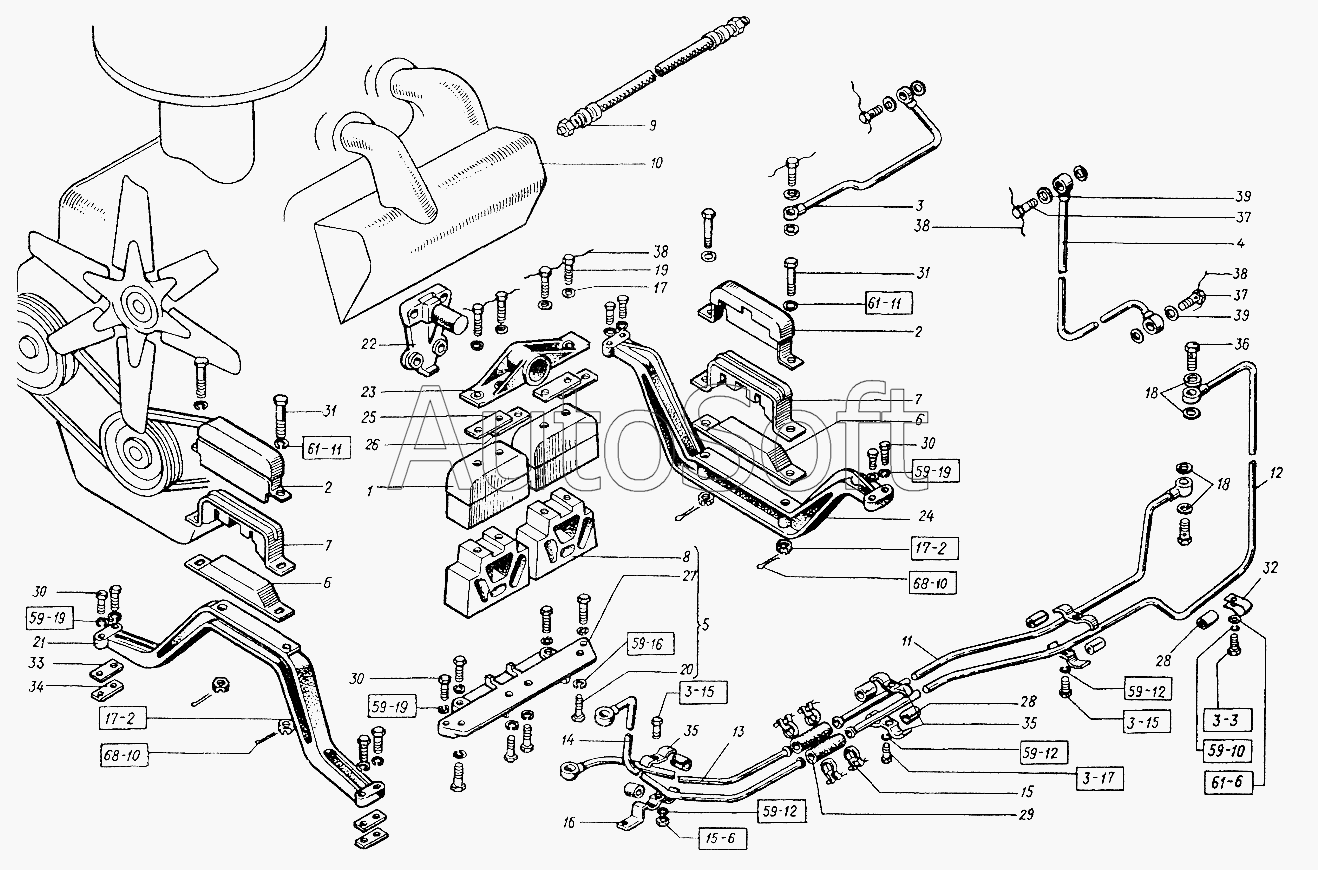

Каталог запасных частей к технике: ХТЗ Т-151К-08 (2004). Установка дизеля
М10x25.7796
М10x25.7796
27
28
28
29
30
30
30
31
31
32
33
34
35
35
36
37
37
38
38
38
39
39
26
М10x35.7796
М8х16.7796
М10.5915
М14х1,5.5918
М14х1,5.5918
151К.00.001
151К.00.001-03
10.65Г.6402
10.65Г.6402
10.65Г.6402
120Т.65Г.6402
140Т.65Г.6402
140Т.65Г.6402
140Т.65Г.6402
14.04.11371
14.04.11371
8.65Г.6402
8.04.11371
3,2x25.397
3,2x25.397
13
2
2
3
4
5
6
6
7
7
8
9
10
10
11
12
13
1
14
14
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.65Г.6402 | 1***2 | Шайба | |
| 120Т.65Г.6402 | 1***2 | Шайба (d=12,2, b=S=4) | |
| 14.04.11371 | 1***1 | Шайба | |
| 140Т.65Г.6402 | 1***2 | Шайба (d=14,2, b=S=4,5) | |
| 151К.00.001 | 1***1 | Дизель СМД-62А | |
| 151К.00.001-03 | 1***3 | Дизель СМД-63А | |
| 3,2x25.397 | 3***7 | Шплинт | |
| 8.04.11371 | 8***1 | Шайба | |
| 8.65Г.6402 | 8***2 | Шайба | |
| М10.5915 | М***5 | Гайка | |
| М10x25.7796 | М***6 | Болт | |
| М10x35.7796 | М***6 | Болт | |
| М14х1,5.5918 | М***8 | Гайка | |
| М8х16.7796 | М***6 | Болт | |
| 1 | 1***А | Кожух защитный | |
| 2 | 1***А | Колпак защитный в сборе | |
| 3 | 1***1 | Шланг в сборе | |
| 4 | 1***1 | Трубка от КП к нанометру | |
| 5 | 1***1 | Кронштейн опорный с подушками | |
| 6 | 1***3 | Подушка | |
| 7 | 1***4 | Скоба | |
| 8 | 1***5 | Подушка | |
| 9 | 1***7 | Трубка | |
| 10 | 6***0 | Дизель СМД-62А | |
| 10 | 6***0 | Дизель СМД-63А | |
| 11 | 1***1 | Топливопровод | |
| 12 | 1***1 | Топливопровод | |
| 13 | 1***1 | Топливопровод | |
| 13 | 1***2 | Топливопровод | |
| 14 | 1***6 | Топливопровод | |
| 14 | 1***1 | Топливопровод | |
| 15 | Х***8 | Хомутик стяжной | |
| 16 | 1***0 | Кронштейн | |
| 17 | 1***3 | Шайба штампованная | |
| 18 | 1***6 | Прокладка | |
| 19 | 7***7 | Болт | |
| 20 | 7***1 | Болт | |
| 21 | 1***2 | Опора двигателя передняя | |
| 22 | 1***1 | Кронштейн | |
| 23 | 1***5 | Опора | |
| 24 | 1***А | Опора коробки передач | |
| 25 | 1***9 | Прокладка регулировочная | |
| 26 | 1***1 | Прокладка | |
| 27 | 1***А | Кронштейн опорный | |
| 28 | 1***А | Трубка проставочная | |
| 29 | 1***7 | Шланг | |
| 30 | 1***6 | Болт по ГОСТ 7796-62 | |
| 31 | 1***7 | Болт | |
| 32 | 1***1 | Скоба | |
| 33 | 1***2 | Прокладка регулировочная | |
| 34 | 1***1 | Прокладка | |
| 35 | 1***1 | Прижим | |
| 36 | А***3 | Болт | |
| 37 | Б***0 | Болт поворотного угольника | |
| 38 | П***0 | Проволока | |
| 39 | Ш***0 | Шайба поворотного угольника |
