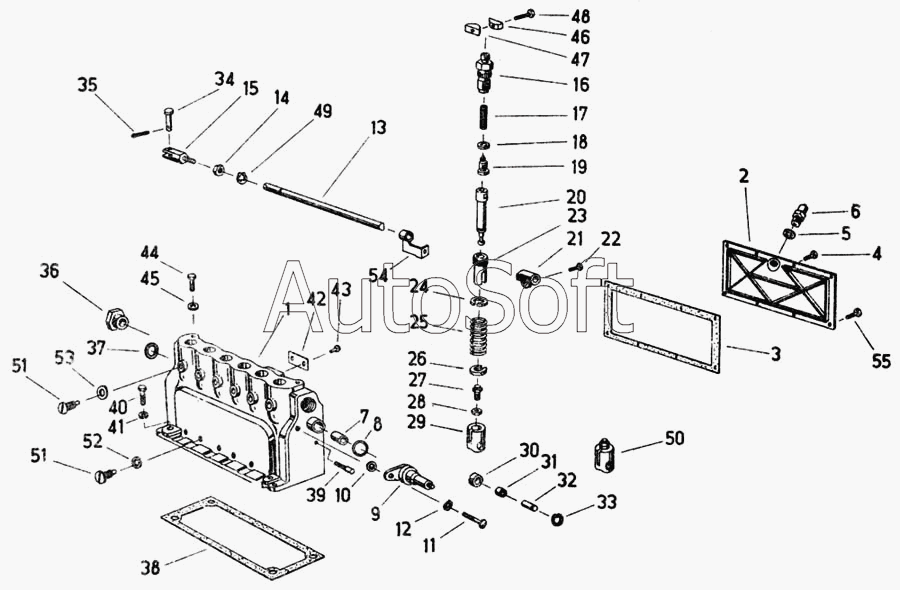

Каталог запасных частей к технике: Fortschritt Е-281-С. Топливный насос
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
51
52
53
54
55
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Верхняя часть корпуса, в сборе | |
| 2 | 1***7 | Крышка, в сборе | |
| 3 | 1***1 | Уплотнение | |
| 4 | 9***8 | Болт с шестигранной головкой М5х16 | |
| 5 | 9***1 | Уплотнительное кольцо А14х18 | |
| 6 | 1***6 | Устройство для выпуска воздуха, в сборе | |
| 7 | 1***6 | Втулка подшипника | |
| 8 | 9***4 | Кольцо с круглым сечением 18х3 | |
| 9 | 1***4 | Ограничитель хода рейки, в сборе | |
| 10 | 1***2 | Подкладная шайба | |
| 11 | 9***2 | Болт с цилиндрической головкой ВМ6х20 | |
| 12 | 9***7 | Кольцо пружинное | |
| 13 | 1***0 | Рейка | |
| 14 | 9***1 | Гайка шестигранная | |
| 15 | 1***7 | Вилка карданного шарнира | |
| 16 | 1***3 | Штуцер форсунки | |
| 17 | 1***1 | Пружина нагнетательного клапана | |
| 18 | 1***8 | Уплотнительное кольцо | |
| 19 | Н***0 | Нагнетательный клапан А6х60 | |
| 20 | П***3 | Плунжерная пара ТНВД ТГЛ 12388 лист 3 | |
| 21 | 1***2 | Зажимная деталь | |
| 22 | 9***0 | Болт шестигранный | |
| 23 | 1***0 | Поворотная втулка | |
| 24 | 1***7 | Опорная шайба пружины | |
| 25 | 1***5 | Пружина плунжера | |
| 26 | 1***3 | Тарелка пружины | |
| 27 | 1***8 | Установочный винт | |
| 28 | 1***6 | Контргайка | |
| 29 | 1***4 | Корпус роликового толкателя | |
| 30 | 1***2 | Втулка ролика | |
| 31 | 1***0 | Ролик | |
| 32 | 1***7 | Палец | |
| 33 | 1***5 | Пружинное стопорное кольцо | |
| 34 | 9***1 | Палец 5h9х16х13 | |
| 35 | 9***7 | Шплинт 1,6х12 | |
| 36 | 1***3 | Переходный патрубок | |
| 37 | 1***1 | Уплотнение для рейки | |
| 38 | 1***8 | Уплотнение | |
| 39 | 1***4 | Направляющая шпилька | |
| 40 | 9***2 | Болт с шестигранной головкой М8х30 | |
| 41 | 9***6 | Кольцо пружинное | |
| 42 | 1***2 | Табличка с обозначениями | |
| 43 | 9***8 | Цилиндрический просечной штифт с полукруглой головкой 2х6 | |
| 44 | 1***0 | Резьбовая пробка веатиляционного отверстия | |
| 45 | 9***6 | Уплотнительное кольцо А6х10 | |
| 46 | 1***7 | Стопорная деталь, передняя | |
| 47 | 1***5 | Стопорная деталь, задняя | |
| 48 | 9***2 | Болт с шестигранной головкой М5х25 | |
| 49 | 9***8 | Стопорная шайба 9 | |
| 50 | 1***3 | Роликовый толкатель | |
| 51 | 1***1 | Предохранительный болт | |
| 52 | 9***7 | Кольцо пружинное | |
| 53 | 9***6 | Уплотнительное кольцо А6х10 | |
| 54 | 1***8 | Направляющая деталь | |
| 55 | 9***8 | Болт с шестигранной головкой М5х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
