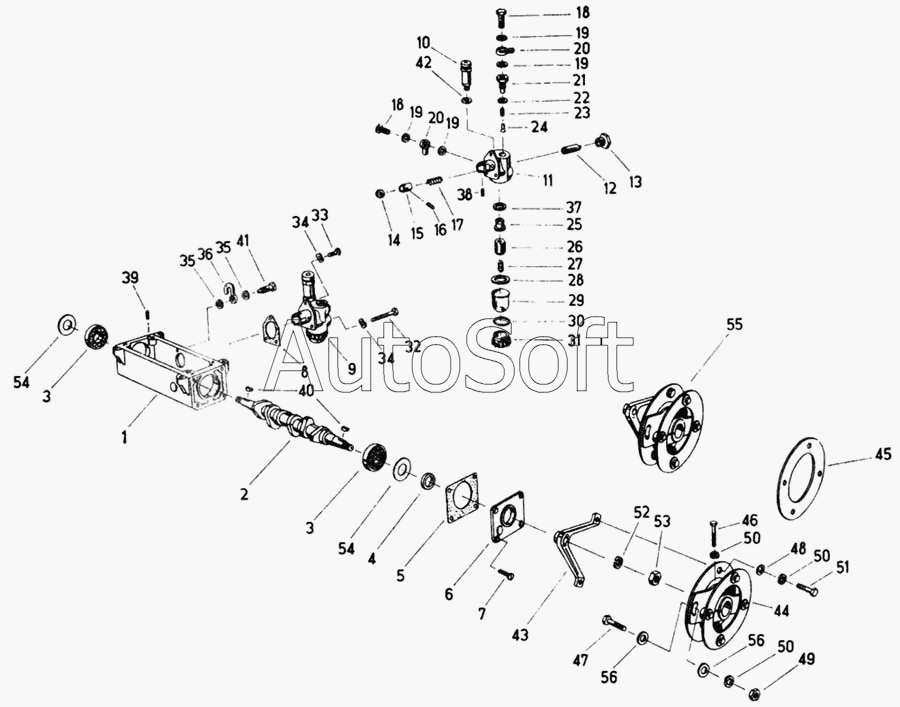

Каталог запасных частей к технике: Fortschritt Е-281-С. Топливный насос
42
28
29
30
31
32
33
34
34
35
35
36
37
38
39
40
41
27
43
44
45
46
47
48
49
50
50
50
51
52
53
54
54
55
56
56
13
1
2
3
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
18
19
19
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9965 92121 0 | 9***0 | Установочная шайба 40х0,5 | |
| 9965 92129 2 | 9***2 | Установочная шайба 40х0,2 | |
| Установочная шайба 40х0,16 | У***6 | Установочная шайба 40х0,16 | |
| 1 | 1***6 | Нижняя часть корпуса | |
| 2 | 1***4 | Распределительный вал | |
| 3 | 9***5 | Роликоподшипник конический | |
| 4 | 9***7 | Уплотнительное кольцо вала D20х30х7 | |
| 5 | 1***8 | Уплотнение | |
| 6 | 1***7 | Крышка подшипника | |
| 7 | 9***5 | Винт с потайной головкой ВМ6х16 | |
| 8 | 1***5 | Уплотнение | |
| 9 | 9***4 | Топливный насос ВRV12381 | |
| 10 | 1***1 | Ручной насос | |
| 11 | 1***8 | Корпус топливоподкачивающего насоса, в сборе | |
| 12 | 1***6 | Пружина плунжера | |
| 13 | 1***4 | Резьбовая пробка | |
| 14 | 1***2 | Ролик роликового толкателя | |
| 15 | 1***0 | Роликовый толкатель | |
| 16 | 1***5 | Палец роликового толкателя | |
| 17 | 1***3 | Пружина роликового толкателя | |
| 18 | 9***0 | Пустотелый винт А10 | |
| 19 | 9***1 | Уплотнительное кольцо А14х18 | |
| 20 | 9***7 | Кольцевая деталь А10 | |
| 21 | 1***1 | Резьбовой патрубок нагнетательного клапана | |
| 22 | 9***4 | Уплотнительное кольцо С18х22 | |
| 23 | 1***8 | Пружина клапана | |
| 24 | 1***6 | Впускной и нагнетательный клапан | |
| 25 | 1***4 | Впускной клапан, в сборе | |
| 26 | 1***2 | Сетка грубой очистки | |
| 27 | 1***0 | Пружина фильтра грубой очистки | |
| 28 | 1***7 | Уплотнительное кольцо | |
| 29 | 1***5 | Стекло фильтра грубой очистки | |
| 30 | 1***1 | Уплотнительное кольцо | |
| 31 | 1***8 | Стяжной болт фильтра грубой очистки | |
| 32 | 9***2 | Болт с шестигранной головкой М6х65 | |
| 33 | 9***3 | Болт шестигранный | |
| 34 | 9***7 | Шайба пружинная | |
| 35 | 9***0 | Уплотнительное кольцо А8х11,5 | |
| 36 | 1***6 | Перепускная трубка, в сборе | |
| 37 | 1***4 | Уплотнительное кольцо | |
| 38 | 9***3 | Установочный просечной штифт 1,5х18 | |
| 39 | 9***0 | Забивной просечной штифт 4х12 | |
| 40 | 9***5 | Сегментная шпонка 4х6,5 | |
| 41 | 1***2 | Пустотелый винт | |
| 42 | 9***5 | Уплотнительное кольцо С16х20 | |
| 43 | 1***0 | Длинный фланец муфты | |
| 44 | 1***7 | Муфта | |
| 45 | 1***5 | Диск сцепления | |
| 46 | 9***7 | Болт с шестигранной головкой СМ8х45 | |
| 47 | 9***1 | Болт шестигранный | |
| 48 | 9***1 | Шайба | |
| 49 | 9***1 | Гайка шестигранная | |
| 50 | 9***6 | Кольцо пружинное | |
| 51 | 9***3 | Болт шестигранный | |
| 52 | 9***5 | Кольцо пружинное | |
| 53 | 9***1 | Гайка шестигранная | |
| 54 | 9***6 | Установочная шайба 40х0,1 | |
| 55 | 1***3 | Муфта, в сборе | |
| 56 | 1***1 | Шайба |
