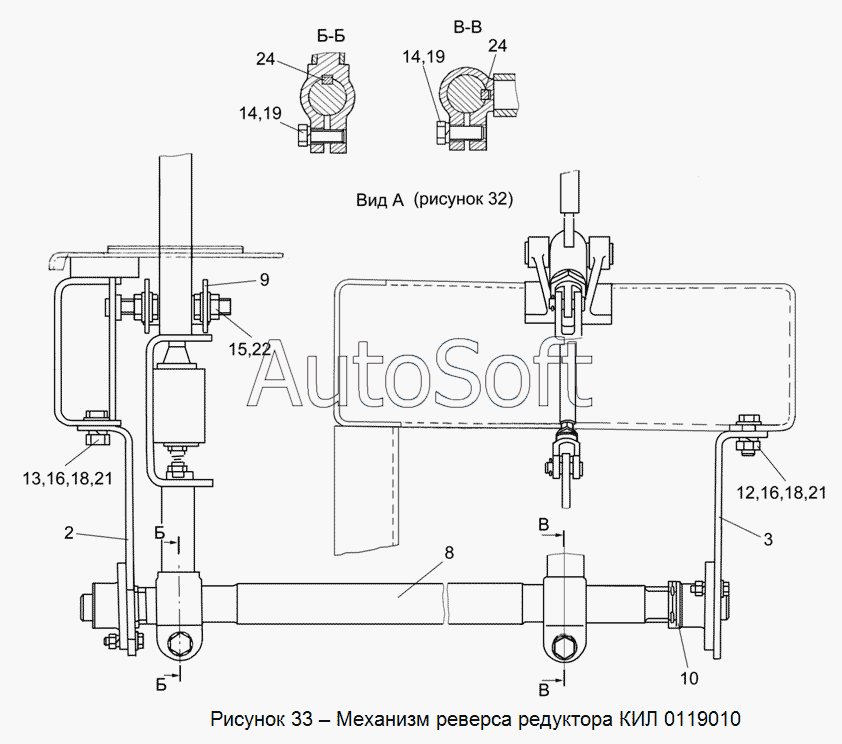

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0119010 Механизм реверса редуктора (лист2)
КИЛ 0119010
2
3
8
9
10
12
13
14
14
15
16
16
18
18
19
19
21
21
22
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119010 | К***0 | Механизм управления редуктора | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 8 | К***0 | Вал | |
| 9 | К***А | Кронштейн | |
| 10 | К***3 | Кольцо | |
| 12 | Б***6 | Болт М12-6ех30 -7796 | |
| 13 | Б***6 | Болт М12-6ех40 -7796 | |
| 14 | Б***6 | Болт М14-6ех35 -7796 | |
| 15 | Г***6 | Гайка М14-6G -2526 | |
| 16 | Г***5 | Гайка М12-6G -5915 | |
| 18 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 19 | Ш***2 | Шайба 14Т 65Г -6402 | |
| 21 | Ш***1 | Шайба 12.01 -11371 | |
| 22 | Ш***1 | Шайба 14.01 -11371 | |
| 24 | Ш***0 | Шпонка 10х8х36 -23360 |
