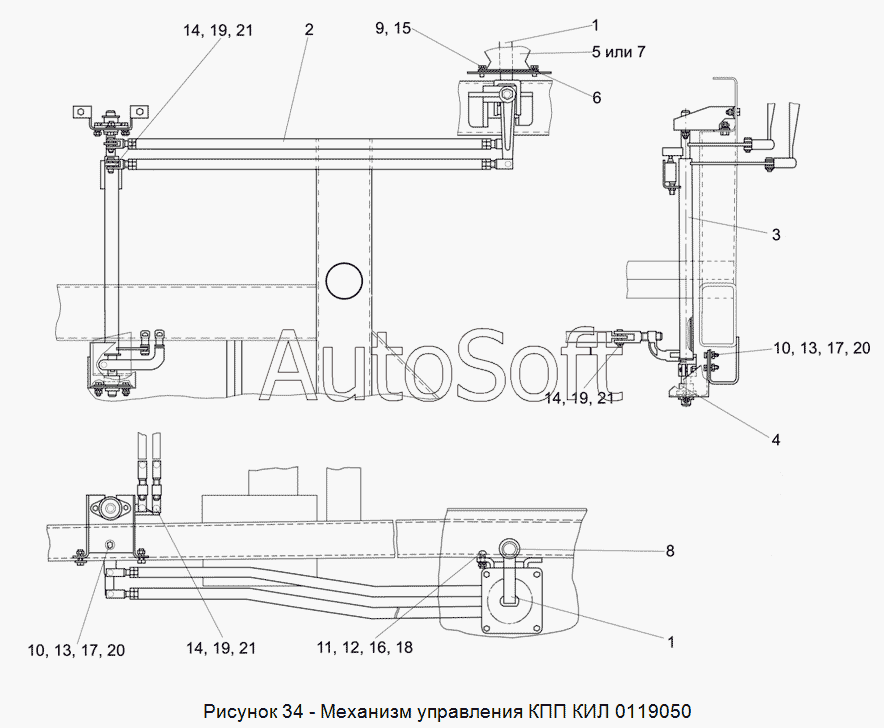

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0119050 Механизм управления КПП
КИЛ 0119050
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
14
15
16
17
17
18
19
19
19
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119050 | К***0 | Механизм управления КПП | |
| 1 | К***0 | Рукоятка механизма | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Вал | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Колпак | |
| 6 | К***Б | Прокладка | |
| 7 | 5***В | Колпак | |
| 8 | 3***0 | Рукоятка руля левая | |
| 9 | Б***6 | Болт М8-6ех16 -7796 | |
| 10 | Б***6 | Болт М10-6ех35 -7796 | |
| 11 | Б***2 | Болт М10-6ех35 -7802 | |
| 12 | Г***5 | Гайка М10-6G -5915 | |
| 13 | Г***5 | Гайка М12-6G -5915 | |
| 14 | О***0 | Ось 6-10b12х36 -9650 | |
| 15 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 16 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 17 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 18 | Ш***8 | Шайба 10.01 -6958 | |
| 19 | Ш***1 | Шайба 10.01 -11371 | |
| 20 | Ш***1 | Шайба 12.01 -11371 | |
| 21 | Ш***7 | Шплинт 2,5х18 -397 |
