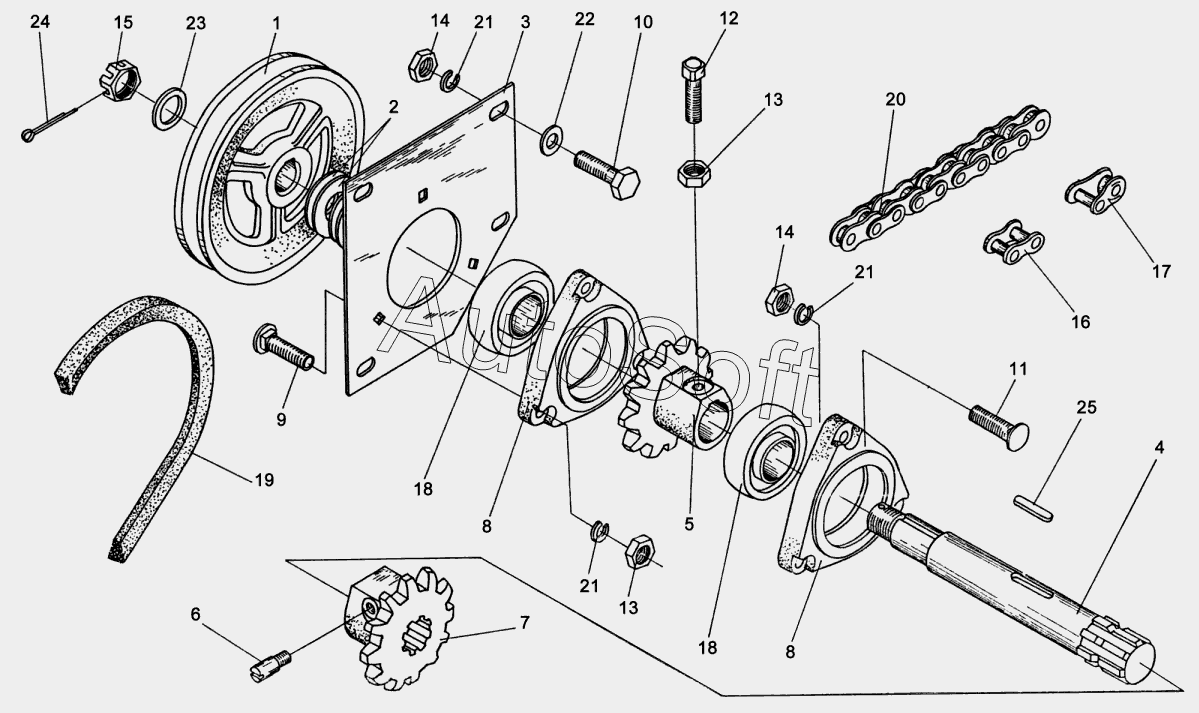

Каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40 (2008). Контрпривод КИС 0905000Б
13
13
25
24
23
22
21
21
21
20
19
18
18
17
16
15
14
14
12
11
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0905000Б | К***Б | Контрпривод | |
| 1 | К***В | Шкив Ф180 | |
| 2 | К***4 | Шайба регулировочная | |
| 3 | К***Б | Пластина | |
| 4 | К***Б | Вал | |
| 5 | К***2 | Звездочка | |
| 6 | П***5 | Фиксатор | |
| 7 | П***6 | Звездочка | |
| 8 | Н***5 | Корпус подшипника | |
| 9 | Б***2 | Болт М10-6ех35-7802 | |
| 10 | Б***2 | Болт М10-6ех30-7802 | |
| 11 | Б***2 | Болт М10-6ех40-7802 | |
| 12 | В***5 | Винт М10х30-1485 | |
| 13 | Г***5 | Гайка М10-5915 | |
| 14 | Г***5 | Гайка М10.6G-5915 | |
| 15 | Г***5 | Гайка М20х1,5.6G-5935 | |
| 16 | С***8 | Звено С-ПР-25,4-6000А-13568 | |
| 17 | П***8 | Звено П-ПР-25,4-6000А-13568 | |
| 18 | 1***7 | Подшипник 1680207 | |
| 19 | В***6 | Ремень В-2650-10286 | |
| 20 | П***8 | Цепь ПР-25,4-6000А-13568 | |
| 21 | Ш***2 | Шайба 10.65Г-6402 | |
| 22 | Ш***1 | Шайба 10.01-11371 | |
| 23 | Ш***1 | Шайба 20.01-11371 | |
| 24 | Ш***7 | Шплинт 4х36-397 | |
| 25 | Ш***0 | Шпонка 10х8х45-23360 |
