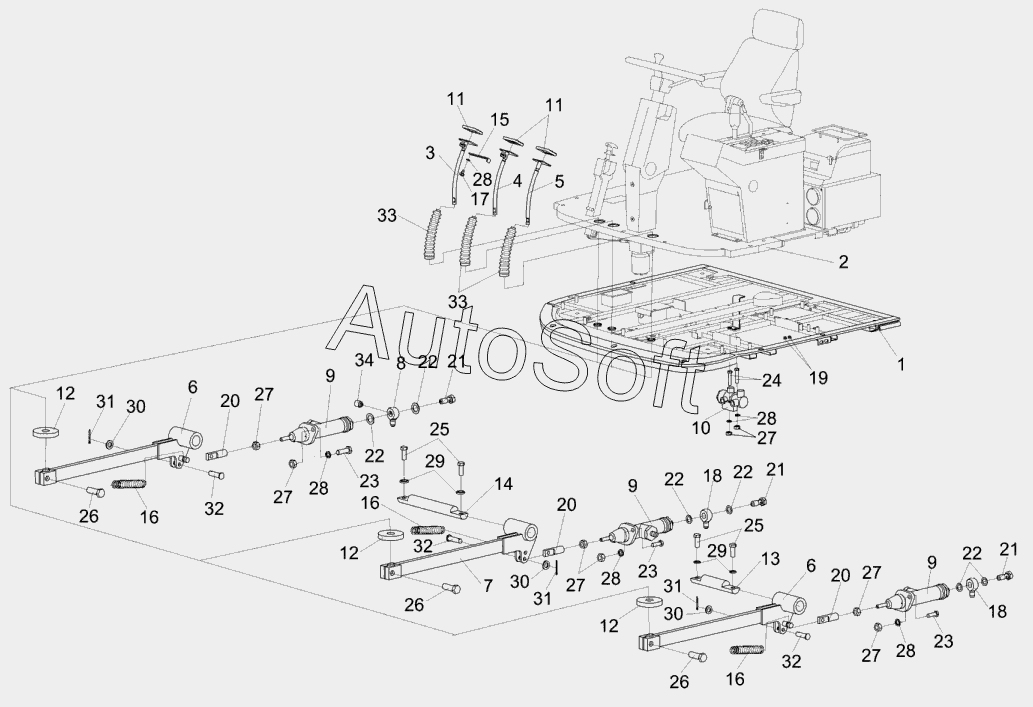

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Площадка управления КВС-2-0129000А
/138.gif)
КВС-2-0129000А
1
2
3
4
5
6
6
7
8
9
9
9
10
11
11
12
12
12
13
14
15
16
16
16
17
18
18
19
20
20
20
21
21
21
22
22
22
22
22
23
23
23
24
25
25
26
26
26
27
27
27
27
27
27
28
28
28
28
28
29
29
30
30
30
31
31
31
32
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0129000А | К***А | Площадка управления | |
| 1 | К***0 | Площадка | |
| 2 | К***0 | Коврик | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Рычаг | |
| 7 | К***1 | Рычаг | |
| 8 | У***0 | Угольник | |
| 9 | Р***0 | Главный цилиндр | |
| 10 | 3***0 | Регулятор давления | |
| 11 | К***2 | Подушка | |
| 12 | К***2 | Шайба | |
| 13 | К***5 | Ось | |
| 14 | К***6 | Ось | |
| 15 | У***6 | Планка | |
| 16 | У***А | Пружина | |
| 17 | У***1 | Винт | |
| 18 | У***2 | Угольник | |
| 19 | У***3 | Втулка | |
| 20 | Р***2 | Вилка | |
| 21 | 5***3 | Болт | |
| 22 | 7***5 | Прокладка | |
| 23 | Б***6 | Болт М8-6gх25-7796 | |
| 24 | Б***6 | Болт М8-6gх50-7796 | |
| 25 | Б***6 | Болт М10-6gх25-7796 | |
| 26 | Б***6 | Болт М10-6gх30-7796 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10.65Г-6402 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | 2***7 | Шплинт | |
| 32 | О***0 | Ось 6-8b12х30-9650 | |
| 33 | V***4 | Чехол | |
| 34 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
