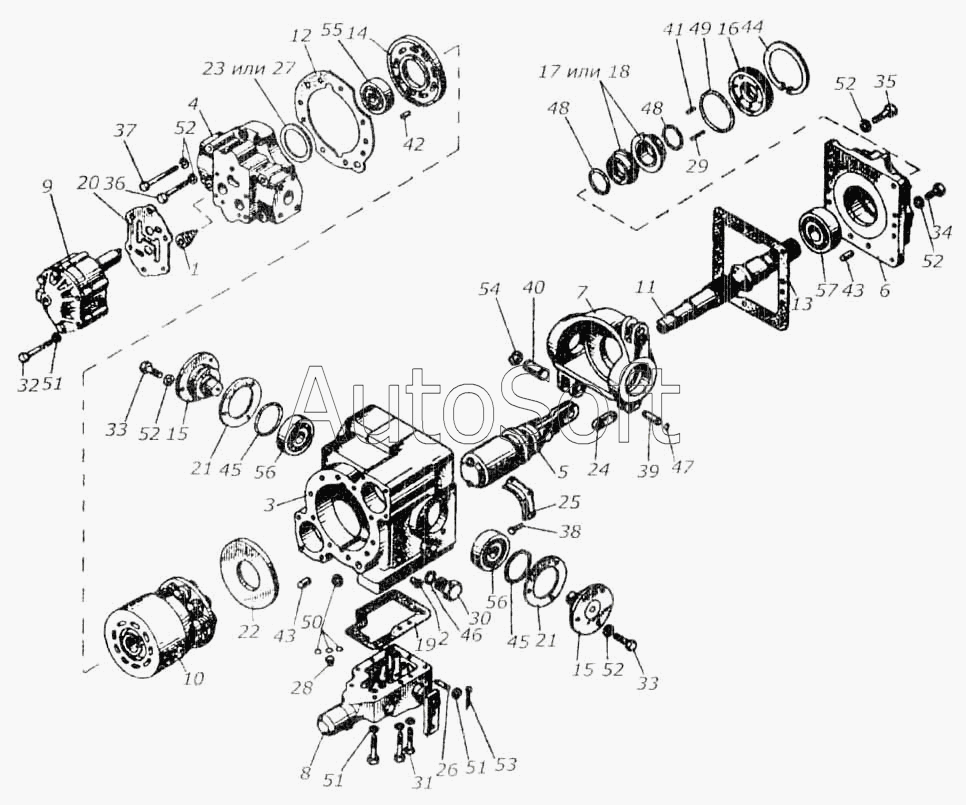

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Насос гидравлический SPV-23
45
45
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
30
46
47
48
48
49
50
51
51
51
52
52
52
52
52
53
54
55
56
56
57
8
16
1
2
3
4
5
6
7
9
11
12
13
14
15
15
10
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Клапан обратный | |
| 2 | 7***4 | Бак расширительный МВ 300-090 | |
| 3 | Д***9 | Корпус насоса | |
| 4 | Д***0 | Крышка задняя | |
| 5 | Д***4 | Сервоцилиндр | |
| 6 | Д***9 | Крышка передняя | |
| 7 | Д***1 | Плита опрокидная | |
| 8 | Д***4 | Сервоклапан | |
| 9 | Д***9 | Гидронасос шестеренный левого вращения В(0)=18,05 см | |
| 10 | Д***9 | Блок клапанов | |
| 11 | Д***2 | Вал | |
| 12 | Д***6 | Уплотнение | |
| 13 | Д***7 | Уплотнение | |
| 14 | Д***5 | Панель клапанов правого вращения | |
| 15 | Д***6 | Цапфа фланца | |
| 16 | Д***8 | Держатель | |
| 17 | Д***0 | Уплотнение ротационное | |
| 18 | Д***2 | Уплотнение устойчивое | |
| 19 | Д***4 | Уплотнение | |
| 20 | Д***5 | Уплотнение | |
| 21 | Д***6 | Уплотнение | |
| 22 | Д***0 | Плита напорная | |
| 23 | Д***9 | Прокладка | |
| 24 | Д***5 | Элемент | |
| 25 | Д***0 | Патрон прижимной | |
| 26 | Д***2 | Цапфа | |
| 27 | Д***4 | Прокладка | |
| 28 | Д***7 | Сопло d=1,05 | |
| 29 | Д***1 | Пружина | |
| 30 | Д***5 | Пробка | |
| 31 | Д***7 | Болт | |
| 32 | Д***6 | Болт | |
| 33 | Д***4 | Болт | |
| 34 | Д***5 | Болт | |
| 35 | Д***6 | Болт | |
| 36 | Д***7 | Винт | |
| 37 | Д***8 | Винт | |
| 38 | Д***9 | Болт | |
| 39 | Д***1 | Цапфа | |
| 40 | Д***2 | Цапфа | |
| 41 | Д***3 | Штифт | |
| 42 | Д***4 | Штифт | |
| 43 | Д***7 | Штифт | |
| 44 | Д***9 | Кольцо предохранительное | |
| 45 | Д***2 | Кольцо уплотнительное | |
| 46 | Д***5 | Кольцо уплотнительное | |
| 47 | Д***9 | Кружок предохранительный | |
| 48 | Д***3 | Кольцо уплотнительное | |
| 49 | Д***2 | Кольцо уплотнительное | |
| 50 | Д***С | Кольцо уплотнительное | |
| 51 | Ч***0 | Шайба 6,4 | |
| 52 | Ч***0 | Прокладка 13 | |
| 53 | Ч***0 | Шплинт 1 6х12 | |
| 54 | Ч***0 | Кольцо предохранительное | |
| 55 | Т***Н | Подшипник | |
| 56 | Т***Н | Подшипник | |
| 57 | Т***Н | Подшипник |
