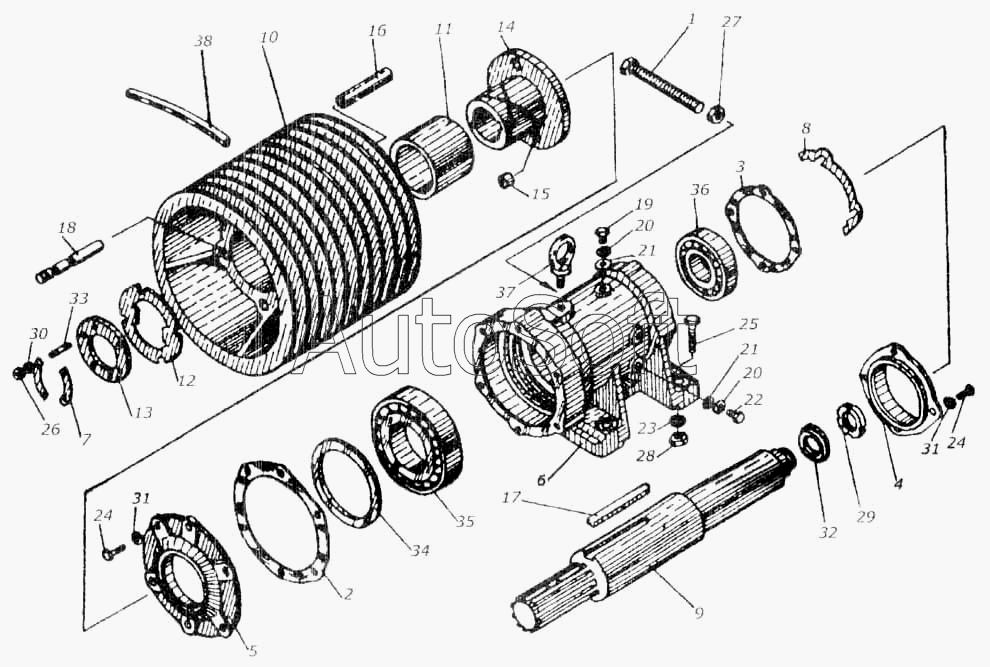

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Контропривод главный КИЛ 0139000А
29
19
20
20
21
21
22
23
24
24
25
26
28
18
30
31
31
32
33
34
35
36
37
38
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0100602 | К***2 | Болт натяжной | |
| КИЛ 0139000А | К***А | Контрпривод | |
| КИС 0139010 | К***0 | Шкив | |
| 1 | К***0 | Болт специальный | |
| 2 | К***2 | Прокладка | |
| 3 | К***3 | Прокладка | |
| 4 | К***5 | Крышка | |
| 5 | К***6 | Крышка | |
| 6 | К***А | Корпус | |
| 7 | К***4 | Пластина | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Вал | |
| 10 | К***Б | Шкив | |
| 11 | К***А | Втулка | |
| 12 | К***1 | Шайба | |
| 13 | К***А | Шайба | |
| 14 | К***А | Втулка шкива | |
| 15 | К***А | Втулка | |
| 16 | К***А | Втулка | |
| 17 | К***А | Шпонка клиновая | |
| 18 | К***9 | Штифт | |
| 19 | К***9 | Пробка | |
| 20 | К***4 | Прокладка | |
| 21 | К***1 | Шайба | |
| 21 | М***9 | Гайка ГОСТ 2526-70 | |
| 22 | К***5 | Пробка | |
| 23 | К***2 | Шайба специальная | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | М***9 | Гайка ГОСТ 5915-70 | |
| 28 | М***9 | Гайка ГОСТ 5915-70 | |
| 29 | В***9 | Гайка ГОСТ 11371-86 | |
| 30 | 8***9 | Шайба ГОСТ 6402-70 | |
| 31 | 1***9 | Шайба ГОСТ 6402-70 | |
| 32 | 3***9 | Шайба ГОСТ 11872-80 | |
| 33 | М***9 | Шпилька ГОСТ 221334-76 | |
| 34 | 1***1 | Манжета ГОСТ 8752-79 | |
| 35 | 3***4 | Подшипник ГОСТ 8338-75 | |
| 36 | 4***8 | Подшипник ГОСТ 8338-75 | |
| 37 | М***9 | Рым-болт ГОСТ 4751-73 | |
| 38 | В***Т | Ремни ГОСТ 10286-75 |
