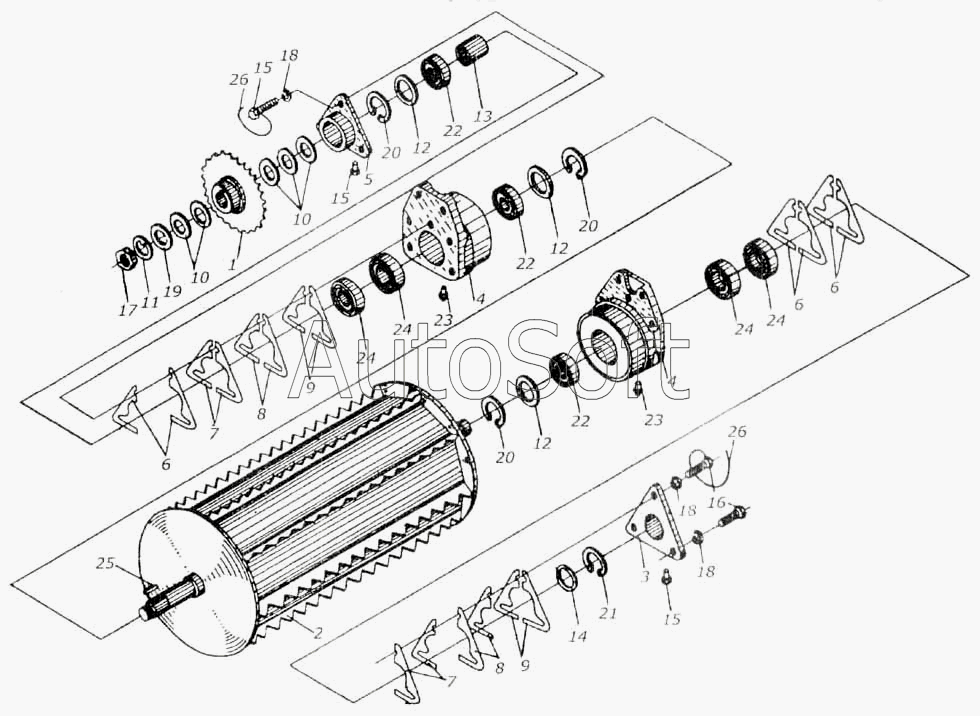

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Вальцы верхние КИЛ 0103520
12
12
12
26
26
25
24
24
24
24
23
23
22
22
22
21
20
20
20
19
18
18
18
17
16
15
15
15
14
13
11
10
10
9
9
8
8
7
7
6
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0103520 | К***0 | Вальцы верхние | |
| КИС 0103530 | К***0 | Крышка | |
| КИС 0103540 | К***0 | Корпус | |
| 1 | К***А | Звездочка | |
| 2 | К***0 | Валец передний | |
| 3 | К***4 | Крышка | |
| 4 | К***6 | Корпус | |
| 5 | К***7 | Крышка | |
| 6 | К***Б | Прокладка регулировочная | |
| 7 | К***1 | Прокладка регулировочная | |
| 8 | К***2 | Прокладка регулировочная | |
| 9 | К***3 | Прокладка регулировочная | |
| 10 | К***2 | Шайба регулировочная | |
| 11 | К***3 | Шайба стопорная | |
| 12 | К***4 | Шайба защитная | |
| 13 | К***1 | Втулка | |
| 14 | К***4 | Втулка | |
| 15 | К***0 | Клапан предохранительный | |
| 16 | 3***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Гайка ГОСТ 2526-70 | |
| 18 | 1***9 | Шайба ГОСТ 6402-70 | |
| 19 | 2***9 | Шайба ГОСТ 11371-78 | |
| 20 | В***2 | Кольцо ГОСТ 13943-68 | |
| 21 | 1***5 | Кольцо ГОСТ 113943-68 | |
| 22 | 2***1 | Манжета ГОСТ 8752-79 | |
| 23 | 1***р | Масленка ГОСТ 19853-74 | |
| 24 | 2***7 | Подшипник ГОСТ333-79 | |
| 25 | 2***6 | Шпонка ГОСТ 23360-78 | |
| 26 | 1***4 | Проволока ГОСТ 3282-74 L=400 |
