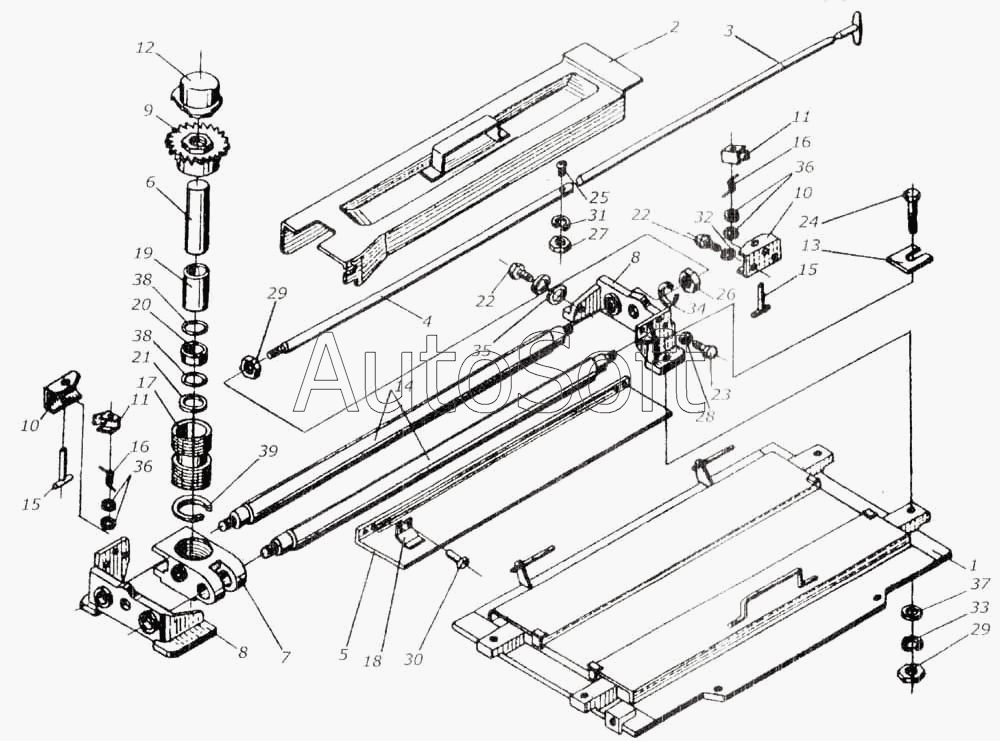

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Устройство заточное КИС 0135000А
29
29
19
20
21
22
22
23
24
25
26
27
28
18
30
31
32
33
34
35
36
36
37
38
38
39
7
1
2
3
4
5
6
8
8
9
10
10
11
11
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0103370 | К***0 | Крышка с заточным устройством | |
| КИС 0103460 | К***0 | Задвижка | |
| КИС 0135000А | К***А | Устройство заточное | |
| КИС 0135010Б | К***Б | Фиксатор | |
| КИС 0135020 | К***0 | Тяга | |
| 1 | К***5 | Крышка | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Удлинитель | |
| 5 | К***8 | 3адвижка | |
| 6 | К***1 | Брусок абразивный | |
| 7 | К***В | Каретка | |
| 8 | К***Б | Кронштейн | |
| 9 | К***Б | Колесо храповое | |
| 10 | К***Б | Скоба | |
| 11 | К***Б | Защелка | |
| 12 | К***Б | Колпак | |
| 13 | К***Б | Шайба регулировочная | |
| 14 | К***Б | Направляющая | |
| 15 | К***А | Ось фиксатора | |
| 16 | К***А | Пружина | |
| 17 | К***Б | Втулка резьбовая | |
| 18 | К***3 | Пружина | |
| 19 | К***4 | Втулка нажимная | |
| 20 | К***5 | Втулка зажимная | |
| 21 | К***6 | Шайба специальная | |
| 22 | М***9 | Болт ГОСТ 7796-76 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Винт ГОСТ 17473-72 | |
| 26 | М***9 | Гайка ГОСТ 2526-70 | |
| 27 | М***9 | Гайка ГОСТ 5915-70 | |
| 28 | М***9 | Гайка ГОСТ 5915-70 | |
| 29 | М***9 | Гайка ГОСТ 5915-70 | |
| 30 | 3***1 | Заклепка ГОСТ 10299-80 | |
| 31 | 6***9 | Шайба ГОСТ б402-70 | |
| 32 | 8***9 | Шайба ГОСТ 6402-70 | |
| 33 | 1***9 | Шайба ГОСТ 6402-70 | |
| 34 | 2***9 | Шайба ГОСТ 6402-70 | |
| 35 | 8***9 | Шайба ГОСТ 11371-78 | |
| 36 | 5***9 | Шайба ГОСТ 11371-78 | |
| 37 | 1***9 | Шайба ГОСТ 11371-78 | |
| 38 | 0***4 | Кольцо ГОСТ 9833-73 | |
| 39 | 1***0 | Кольцо ГОСТ 3941-68 |
