Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизмы вывешивания КИЛ 0126000 и КИЛ 0141000
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
33
33
34
35
35
35
35
35
35
35
24
24
37
37
38
39
39
39
39
40
40
40
41
41
42
42
43
43
43
43
44
44
44
44
45
45
45
45
46
46
13
2
3
4
5
6
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
19
20
20
21
22
22
23
23

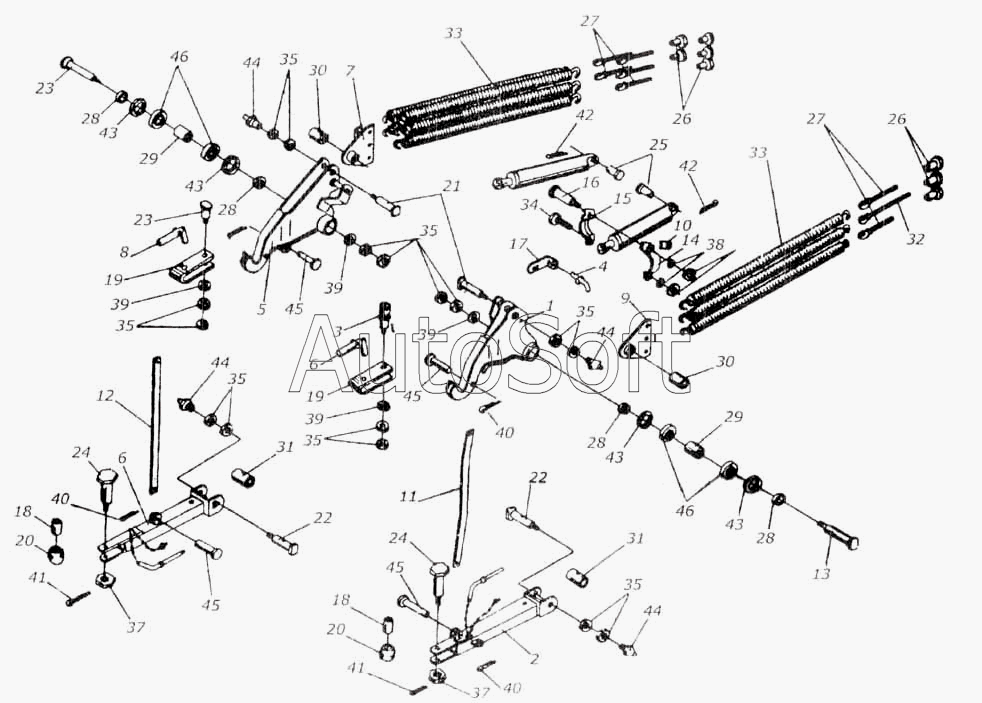

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Крюк левый | |
| 2 | К***0 | Балка упорная с фиксатором | |
| 3 | К***0 | Палец | |
| 4 | К***0 | Фиксатор | |
| 5 | К***0 | Крюк правый | |
| 6 | К***0 | Балка упорная с фиксатором | |
| 7 | К***А | Коромысло | |
| 8 | К***0 | Фиксатор | |
| 9 | К***0 | Коромысло | |
| 10 | К***4 | Пластина | |
| 11 | К***1 | Тяга | |
| 12 | К***1 | Тяга | |
| 13 | К***5 | Палец | |
| 14 | К***6 | Хомут | |
| 15 | К***1 | Хомут | |
| 16 | К***7 | Болт | |
| 17 | К***2 | Рычаг | |
| 18 | К***1 | Втулка | |
| 19 | К***А | Скоба | |
| 20 | К***А | Ролик | |
| 21 | К***А | Палец | |
| 22 | К***1 | Палец | |
| 23 | К***А | Палец | |
| 24 | К***А | Ось ролика | |
| 25 | К***9 | Ось | |
| 26 | К***2 | Гайка | |
| 27 | К***3 | Держатель | |
| 28 | К***А | Кольцо | |
| 29 | К***А | Втулка | |
| 30 | К***3 | Втулка | |
| 31 | К***1 | Втулка | |
| 32 | К***1 | Держатель | |
| 33 | К***9 | Пружина | |
| 34 | М***9 | Болт ГОСТ 7796-70 | |
| 35 | М***9 | Гайка ГОСТ 2526-70 | |
| 36 | М***9 | Гайка ГОСТ 5915-70 | |
| 37 | М***9 | Гайка ГОСТ 2526-70 | |
| 38 | 1***9 | Шайба ГОСТ 6402-70 | |
| 39 | 3***9 | Шайба ГОСТ 11371-78 | |
| 40 | 3***9 | Шплинт ГОСТ 397-79 | |
| 41 | 5***9 | Шплинт ГОСТ 397-79 | |
| 42 | 6***9 | Шплинт ГОСТ397-79 | |
| 43 | 1***0 | Кольцо ГОСТ 13941-68 | |
| 44 | 1***р | Масленка ГОСТ 19853-74 | |
| 45 | 2***р | Ось ГОСТ 9650- 71 | |
| 46 | 6***8 | Подшипник ГОСТ 7242-70 |
