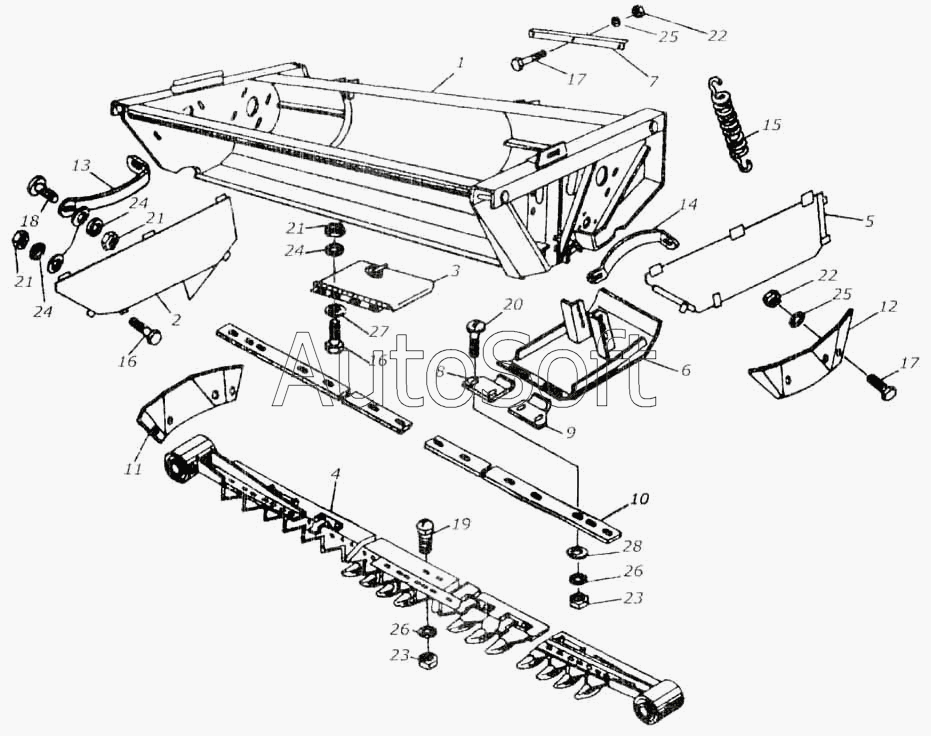

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Рама, ограждения и режущий аппарат жатки для уборки трав
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
21
22
22
23
23
24
24
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Рама | |
| 2 | К***0 | Ограждение | |
| 3 | К***1 | Ограждение | |
| 4 | К***В | Аппарат режущий | |
| 5 | К***Б | Ограждение | |
| 6 | К***0 | Башмак | |
| 7 | К***1 | Уголок | |
| 8 | К***А | Крепление башмака | |
| 9 | К***А | Крепление башмака | |
| 10 | К***А | Прокладка | |
| 11 | К***А | Щиток | |
| 12 | К***1 | Щиток | |
| 13 | К***2 | Стеблеотвод | |
| 14 | К***1 | Стеблеотвод | |
| 15 | К***А | Пружина | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | 1***9 | Болт ГОСТ 7802-81 | |
| 20 | М***9 | Болт ГОСТ 7796-70 | |
| 21 | М***9 | Гайка ГОСТ 5915-70 | |
| 22 | М***9 | Гайка ГОСТ 11860-73 | |
| 23 | М***9 | Гайка ГОСТ 5915-70 | |
| 24 | 8***9 | Шайба ГОСТ 6402-70 | |
| 25 | 1***9 | Шайба ГОСТ 6402-70 | |
| 26 | 1***9 | Шайба ГОСТ 6402-70 | |
| 27 | 8***9 | Шайба ГОСТ 11371-78 | |
| 28 | 1***9 | Шайба ГОСТ 11371-78 |
