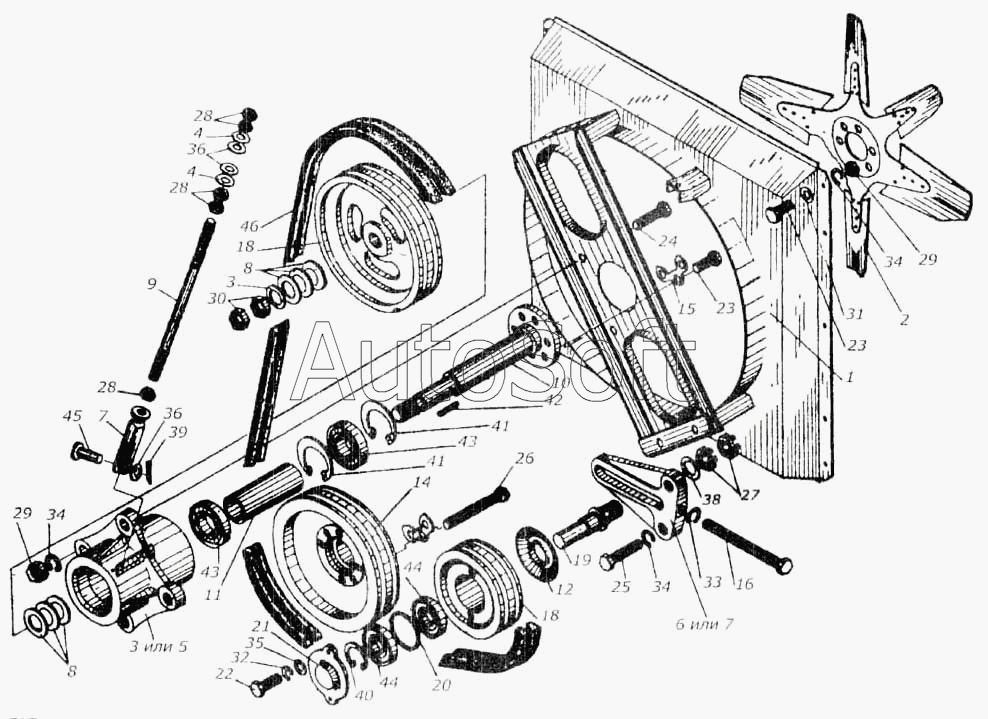

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Установка привода вентилятора КИС 0106650В
1
2
3
4
4
5
6
7
8
8
9
10
11
12
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
28
28
29
29
30
31
32
33
34
34
34
35
36
36
37
38
39
40
41
41
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К И Л 0106280 | К***0 | Привод вентилятора | |
| КИЛ 0106300 | К***0 | Привод вентилятора | |
| КИЛ 0106750 | К***0 | Механизм натяжения | |
| КИС 0106105А | К***А | Шкив вентилятора | |
| КИС 0106770 | К***0 | Ролик натяжной | |
| 1 | К***0 | Кожух вентилятора | |
| 2 | 7***1 | Вентилятор | |
| 3 | К***7 | Корпус | |
| 4 | К***7 | Втулка | |
| 5 | К***1 | Корпус | |
| 6 | К***7 | Кронштейн натяжного ролика | |
| 7 | К***1 | Кронштейн натяжного ролика | |
| 8 | К***2 | Шайба | |
| 9 | К***2 | Шпилька | |
| 10 | К***7 | Вал привода вентилятора | |
| 11 | К***7 | Втулка | |
| 12 | К***3 | Щиток | |
| 14 | К***А | Шкив промежуточный | |
| 15 | К***А | Пластина стопорная | |
| 16 | К***А | Болт натяжной | |
| 17 | К***4 | Вилка | |
| 18 | 6***0 | Ролик натяжной | |
| 19 | 6***0 | Ось | |
| 20 | 6***0 | Кольцо распорное | |
| 21 | 6***0 | Крышка | |
| 22 | М***6 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | М***9 | Болт ГОСТ 7796-70 | |
| 27 | М***9 | Гайка ГОСТ 2526 -70 | |
| 28 | М***9 | Гайка ГОСТ 11860-73 | |
| 29 | М***9 | Гайка ГОСТ 5915-70 | |
| 30 | М***9 | Гайка ГОСТ 5915-70 | |
| 31 | 1***9 | Шайба ГОСТ 11371-78 | |
| 32 | 8***9 | Шайба ГОСТ 6402-70 | |
| 33 | 1***9 | Шайба ГОСТ 6402-70 | |
| 34 | 1***9 | Шайба ГОСТ 6402-70 | |
| 35 | 8***9 | Шайба ГОСТ 10450 78 | |
| 36 | 1***9 | Шайба ГОСТ 11371-78 | |
| 37 | 2***9 | Шайба ГОСТ 13463-77 | |
| 38 | 2***9 | Шайба ГОСТ 11371-78 | |
| 39 | 2***9 | Шплинт ГОСТ 397-79 | |
| 40 | Б***5 | Кольцо ГОСТ 13942-68 | |
| 41 | В***2 | Кольцо ГОСТ 13943-80 | |
| 42 | 8***5 | Шпонка ГОСТ 23360-78 | |
| 43 | 1***7 | Подшипник ГОСТ 8882-75 | |
| 44 | 1***5 | Подшипник ГОСТ 8882-75 | |
| 45 | 6***р | Ось ГОСТ 9650-80 | |
| 46 | П***0 | Ремень ГОСТ 5813-76 |
