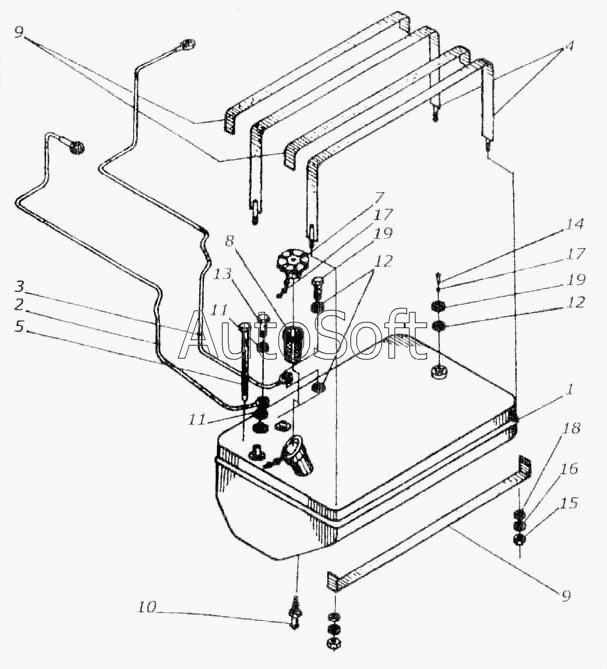

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Установка бака топливного КИС 01233000В
10
19
19
18
17
17
16
15
14
13
12
12
11
11
9
9
8
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1101070 | 3***0 | Цепочка | |
| КИС 0123000В | К***В | Установка бака топливного | |
| 1 | К***Г | Бак топливный | |
| 2 | К***Г | Топливод заборный | |
| 3 | К***Б | Топливод сливной | |
| 4 | К***Б | Хомут | |
| 5 | К***А | Линейка мерная | |
| 7 | 5***В | Пробка | |
| 8 | 7***0 | Фильтр | |
| 9 | К***В | Прокладка | |
| 10 | К***А | Штуцер 8/2 ГОСТ 15872-70 | |
| 11 | С***А | Прокладка | |
| 12 | 2***6 | Прокладка | |
| 13 | 1***А | Болт | |
| 14 | В***9 | Винт ГОСТ 17475-72 | |
| 15 | М***9 | Гайка ГОСТ 5915-70 | |
| 16 | 1***1 | Шайба ГОСТ 6402-70 | |
| 17 | 5***9 | Шайба ГОСТ 11371-78 | |
| 18 | 1***9 | Шайба ГОСТ 6402-70 | |
| 19 | Б***2 | Датчик уровня топлива |
