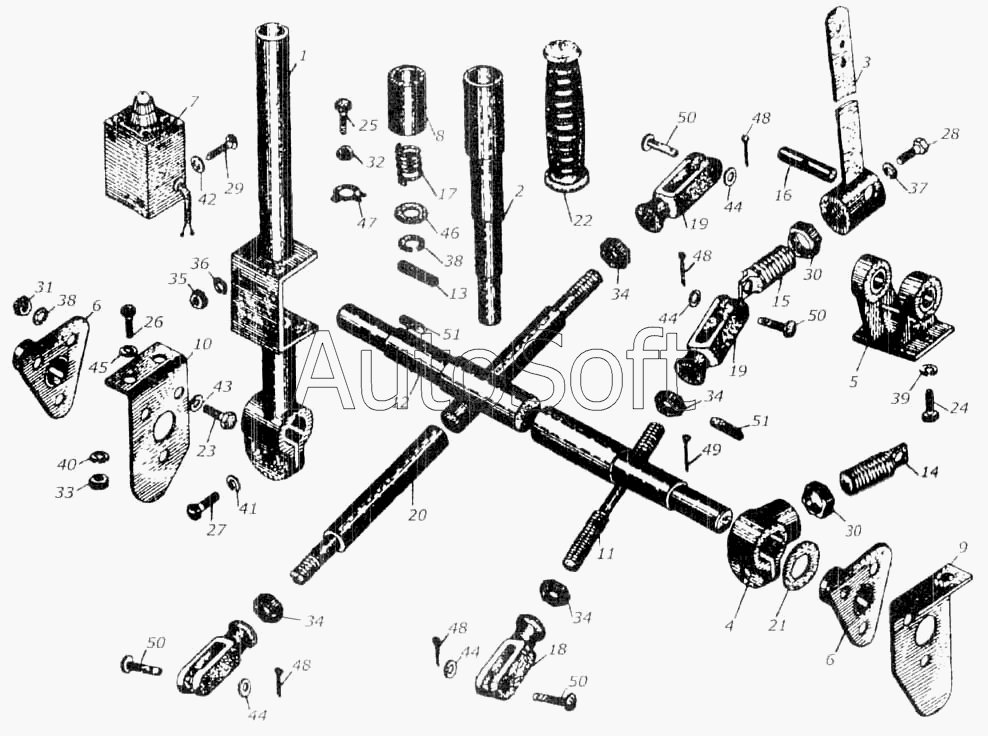

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм реверса КПП КИЛ 0119010
37
23
24
25
26
27
28
29
30
30
31
32
33
34
34
34
34
35
36
22
38
38
39
40
41
42
43
44
44
44
44
45
46
47
48
48
48
48
49
50
50
50
50
51
51
8
1
2
3
4
5
6
6
7
9
10
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119010 | К***0 | Механизм управления редуктора | |
| КИЛ 0119190 | К***0 | Рукоятка | |
| КИЛ 0119220 | К***0 | Кронштейн | |
| КИЛ 0119270 | К***0 | Кронштейн | |
| КИЛ 0119580 | К***0 | Опора | |
| КИЛ 0119600 | К***0 | Рычаг | |
| КИЛ 0119630 | К***0 | Тяга | |
| КИС 0144040 | К***0 | Тяга | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Опора | |
| 7 | К***0 | Выключатель концевой | |
| 8 | К***5 | Колпачок | |
| 9 | К***9 | Кронштейн | |
| 10 | К***1 | Кронштейн | |
| 11 | К***6 | Тяга | |
| 12 | К***3 | Вал | |
| 13 | К***7 | Фиксатор | |
| 14 | К***1 | Серьга | |
| 15 | К***2 | Серьга | |
| 16 | К***3 | Ось | |
| 17 | К***8 | Пружина | |
| 18 | К***1 | Вилка | |
| 19 | К***2 | Вилка | |
| 20 | К***Б | Тяга | |
| 21 | К***3 | Кольцо | |
| 22 | 3***0 | Рукоятка руля левая | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | М***9 | Болт ГОСТ 7796-70 | |
| 27 | М***9 | Болт 3019 ГОСТ 7796-70 | |
| 28 | М***9 | Болты ГОСТ 7798-70 | |
| 29 | В***9 | Винт ГОСТ 17473-70 | |
| 30 | М***9 | Гайка ГОСТ 2526-70 | |
| 31 | М***9 | Гайка ГОСТ 5915-70 | |
| 32 | М***9 | Гайка ГОСТ 11860-73 | |
| 33 | М***9 | Гайка ГОСТ 5915-70 | |
| 34 | М***9 | Гайка ГОСТ 5915-70 | |
| 35 | М***9 | Гайка ГОСТ 5927-70 | |
| 36 | 5***9 | Шайба ГОСТ 6402-70 | |
| 37 | 6***9 | Шайба ГОСТ б402-70 | |
| 38 | 8***9 | Шайба ГОСТ 6402-70 | |
| 39 | 1***9 | Шайба ГОСТ 6402-70 | |
| 40 | 1***9 | Шайба ГОСТ 6402-70 | |
| 41 | 1***9 | Шайба ГОСТ 6402-70 | |
| 42 | 5***9 | Шайба ГОСТ 11371-78 | |
| 43 | 8***9 | Шайба ГОСТ 11371-78 | |
| 44 | 1***9 | Шайба ГОСТ 11371-78 | |
| 45 | 1***9 | Шайба ГОСТ 11371-78 | |
| 46 | 2***9 | Шайба ГОСТ 13463-77 | |
| 47 | 1***9 | Шайба ГОСТ 11371-78 | |
| 48 | 2***9 | Шплинт ГОСТ 397-79 | |
| 49 | 4***9 | Шплинт ГОСТ 397-79 | |
| 50 | 2***6 | Ось ГОСТ 9650-71 | |
| 51 | 1***6 | Шпонка ГОСТ 23360-78 |
