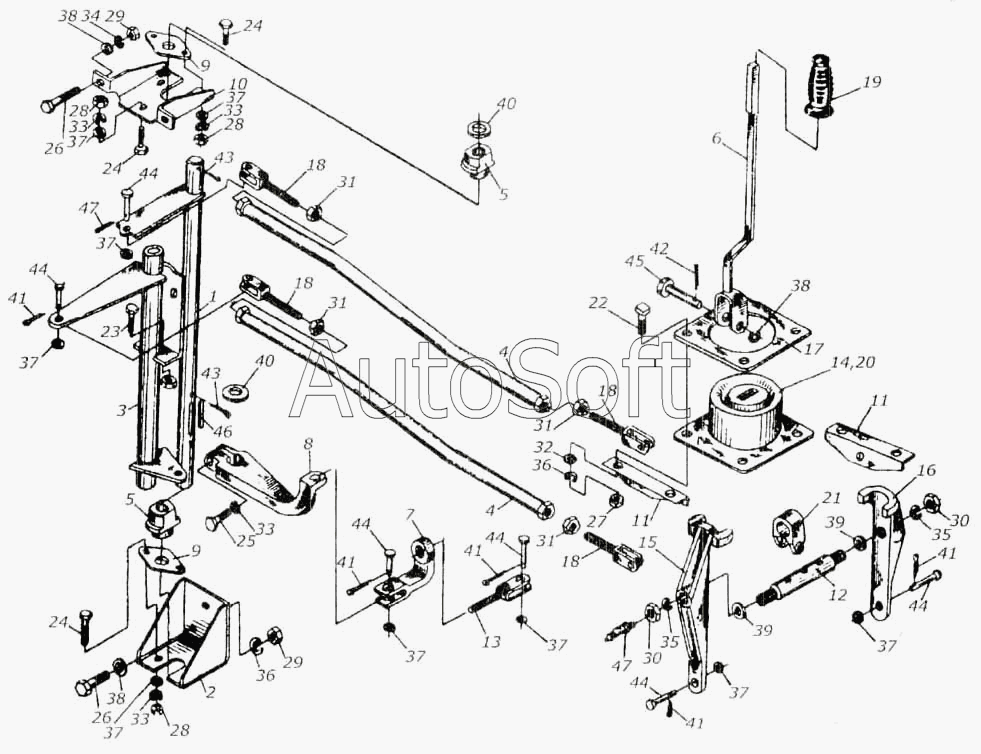

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм управления КПП КИЛ 0119050
36
36
24
24
24
25
26
26
27
28
28
28
29
29
30
30
31
31
31
31
32
33
33
33
33
34
35
35
23
37
37
37
37
37
37
37
37
37
38
38
38
39
39
40
40
41
41
41
41
41
41
42
43
43
44
44
44
44
44
44
45
46
47
11
11
1
2
3
4
4
5
5
6
7
8
9
9
10
12
13
14
15
16
17
18
18
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119020 | К***0 | Рукоятка механизма | |
| КИЛ 0119050 | К***0 | Механизм управления КПП | |
| КИЛ 0119090 | К***0 | Тяга | |
| 1 | К***0 | Вал | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Вал | |
| 4 | К***0 | Труба | |
| 5 | К***1 | Опора | |
| 6 | К***Б | Ручка | |
| 7 | К***1 | Вилка | |
| 8 | К***2 | Рычаг | |
| 9 | К***2 | Пластина | |
| 10 | К***6 | Кронштейн | |
| 11 | К***7 | Уголок | |
| 12 | К***1 | Ось | |
| 13 | К***8 | Вилка | |
| 14 | К***А | Колпак | |
| 15 | К***Б | Рычаг | |
| 16 | К***1 | Рычаг | |
| 17 | К***В | Прокладка | |
| 18 | К***Б | Вилка | |
| 19 | 3***0 | Рукоятка руля левая | |
| 20 | 5***В | Колпак | |
| 21 | 5***9 | Проушина | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | М***9 | Болт ГОСТ 7796-70 | |
| 27 | М***9 | Гайка ГОСТ 5915-70 | |
| 28 | М***9 | Гайка ГОСТ 11860-73 | |
| 29 | М***9 | Гайка ГОСТ 5915-70 | |
| 30 | М***9 | Гайка ГОСТ 5915-70 | |
| 31 | М***9 | Гайка ГОСТ2526-70 | |
| 32 | 8***9 | Шайба ГОСТ 6402-70 | |
| 33 | 1***9 | Шайба ГОСТ 6402-70 | |
| 34 | 1***9 | Шайба ГОСТ 6402-70 | |
| 35 | 1***9 | Шайба ГОСТ 6402-70 | |
| 36 | 8***9 | Шайба ГОСТ 11371-78 | |
| 37 | 1***9 | Шайба ГОСТ 11371-78 | |
| 38 | 1***9 | Шайба ГОСТ 11371-78 | |
| 39 | 2***9 | Шайба ГОСТ 13463-77 | |
| 40 | 2***9 | Шайба ГОСТ 11371-78 | |
| 41 | 2***9 | Шплинт ГОСТ 397-79 | |
| 42 | 3***9 | Шплинт ГОСТ 397-79 | |
| 43 | 5***9 | Шплинт ГОСТ 397-79 | |
| 44 | 2***р | Ось ГОСТ 9650-71 | |
| 45 | 2***р | Ось ГОСТ 9650-71 | |
| 46 | 6***5 | Шпонка ГОСТ 23360-78 | |
| 47 | 2***р | Масленка ГОСТ 19853-74 |
