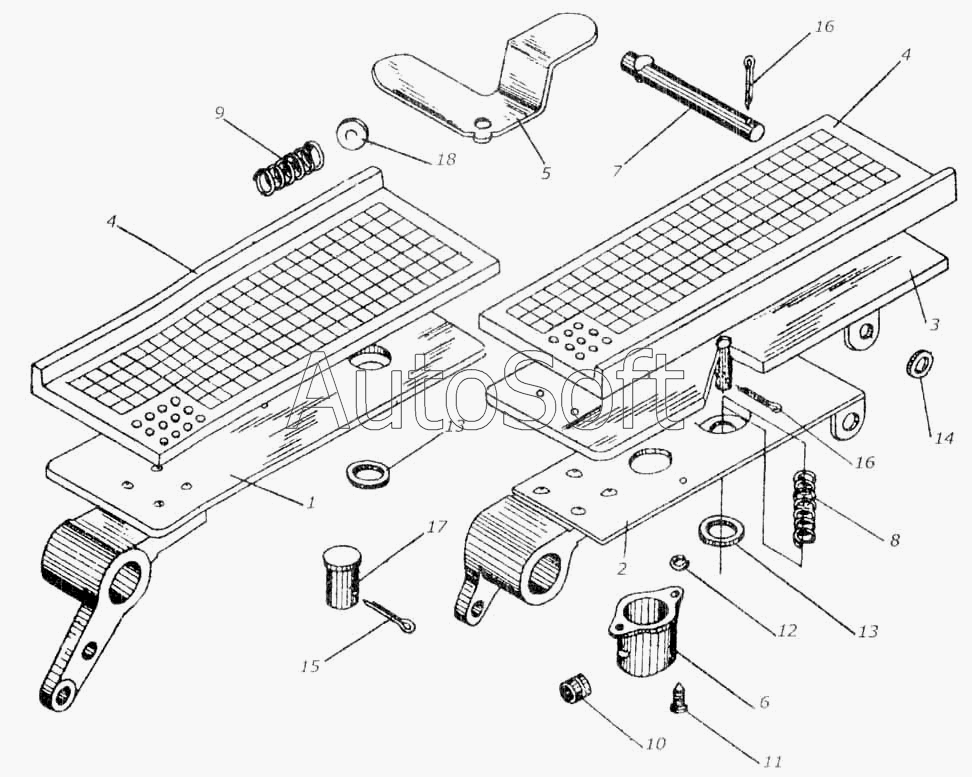

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Педали управления насосом
9
18
17
16
16
15
14
13
13
12
11
10
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119490 | К***0 | Педаль переднего хода | |
| КИЛ 0119500 | К***0 | Педаль заднего хода | |
| 1 | К***0 | Педаль | |
| 2 | К***0 | Основание | |
| 3 | К***0 | Педаль | |
| 4 | К***7 | Подушка | |
| 5 | К***9 | Упор | |
| 6 | К***Б | Крышка | |
| 7 | К***Б | Ось | |
| 8 | К***Б | Пружина | |
| 9 | К***9 | Пружина | |
| 10 | К***1 | Втулка | |
| 11 | В***9 | Винт ГОСТ 17473-80 | |
| 12 | 4***9 | Шайба ГОСТ 6402-70 | |
| 13 | 8***9 | Шайба ГОСТ 11371-78 | |
| 14 | 1***9 | Шайба ГОСТ 11371-78 | |
| 15 | 2***9 | Шплинт ГОСТ 397-79 | |
| 16 | 3***9 | Шплинт ГОСТ 397-79 | |
| 17 | 2***р | Ось ГОСТ 9650-71 | |
| 18 | Б***м | Шарик РГОСТ 3722-60 |
