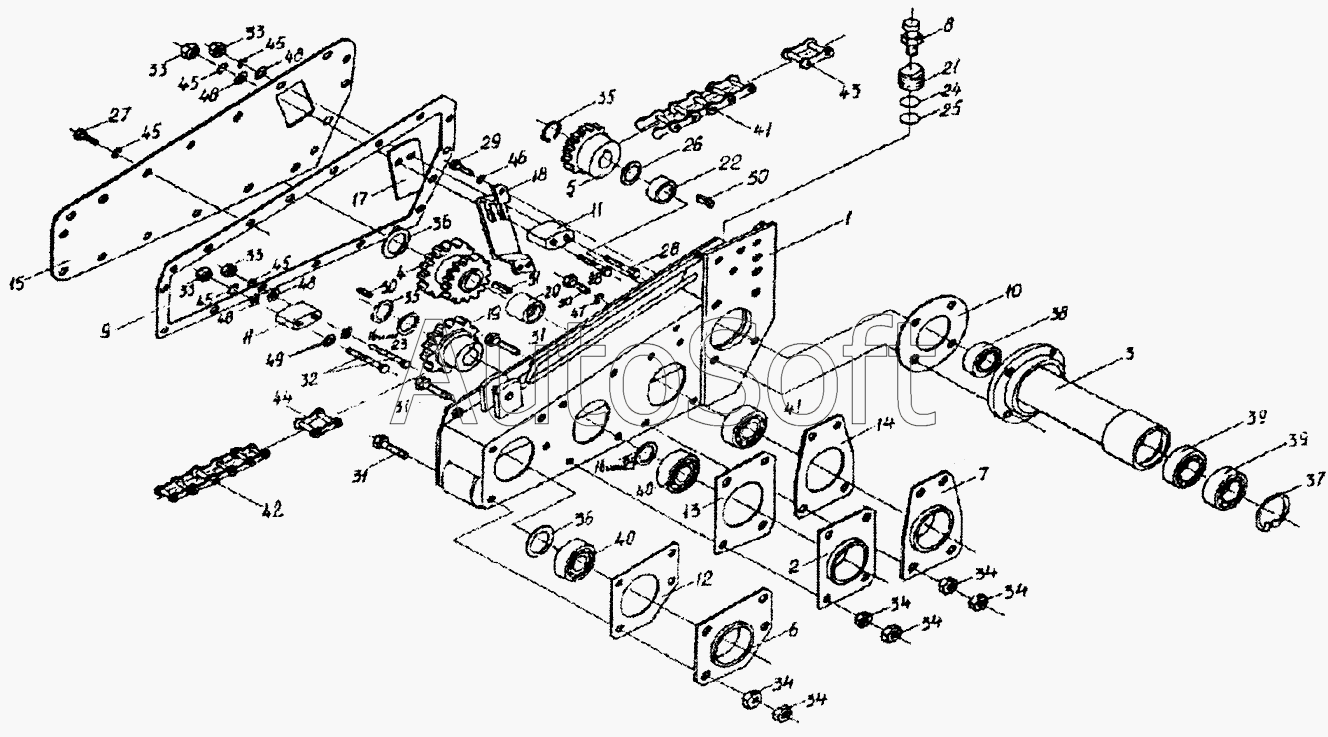

Каталог запасных частей к технике: Гомсельмаш КСН-6 (2005). Валкоукладчик (левый корпус) (КСН0118000А)
40
40
28
29
30
31
31
31
32
33
33
33
33
34
34
34
34
34
34
35
35
35
36
37
38
39
39
27
41
41
42
43
44
45
45
45
45
45
46
47
48
48
48
48
49
50
50
51
14
2
3
4
5
6
7
8
9
10
11
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КСН0118200А | К***А | Опора | |
| 1 | К***А | Корпус | |
| 2 | К***1 | Корпус | |
| 3 | К***А | Стакан | |
| 4 | К***0 | Звездочка | |
| 5 | К***0 | Звездочка | |
| 6 | К***1 | Корпус | |
| 7 | К***0 | Корпус | |
| 8 | Р***0 | Сапун | |
| 9 | К***2 | Прокладка | |
| 10 | К***А | Прокладка | |
| 11 | К***3 | Вкладыш | |
| 12 | К***1 | Прокладка | |
| 13 | К***2 | Прокладка | |
| 14 | К***3 | Прокладка | |
| 15 | К***А | Крышка | |
| 16 | К***9 | Шайба регулировочная | |
| 17 | К***А | Пластина | |
| 18 | К***1 | Кронштейн | |
| 19 | К***А | Звездочка | |
| 20 | К***1 | Втулка | |
| 21 | К***1 | Бонка | |
| 22 | К***5 | Втулка | |
| 23 | А***1 | Шайба | |
| 24 | К***4 | Прокладка | |
| 25 | К***1 | Шайба | |
| 26 | К***4 | Шайба | |
| 27 | [***] | Болт М8х6gх20-7796 | |
| 28 | [***] | Болт М8х6gх45-7796 | |
| 29 | [***] | Болт М10-6gх30-7796 | |
| 30 | [***] | Болт М12х1,25-6gх30-7796 | |
| 31 | [***] | Болт М12х1,25-6пх40-7796 | |
| 32 | [***] | Болт М8х6gх55-7802 | |
| 33 | [***] | Гайка М8-6g-5915 | |
| 34 | [***] | Гайка М12х1,25-6g-5915 | |
| 35 | [***] | Кольцо В30-13940 | |
| 36 | [***] | Кольцо В35-13940 | |
| 37 | [***] | Кольцо В72-13943 | |
| 38 | [***] | Подшипник 180206-8882 | |
| 39 | [***] | Подшипник 180207-8882 | |
| 40 | [***] | Подшипник 1580207 | |
| 41 | [***] | Цепь ПР-19,05-3180-13568 (L=590,55мм) | |
| 42 | [***] | Цепь ПРН25,4-6500-2 (L=635мм) | |
| 43 | [***] | Звено С-ПР-19,05-3180-13568 | |
| 44 | [***] | Звено С-ПРН-25,4-6500 | |
| 45 | [***] | Шайба 8.65Г-6402 | |
| 46 | [***] | Шайба 10.65Г-6402 | |
| 47 | [***] | Шайба 12.65Г-6402 | |
| 48 | [***] | Шайба 8.01-11371 | |
| 49 | [***] | Шайба 10.01-11371 | |
| 50 | [***] | Шпонка 8х7х36-23560 | |
| 51 | [***] | Шпонка 10х9х50-10748 |
