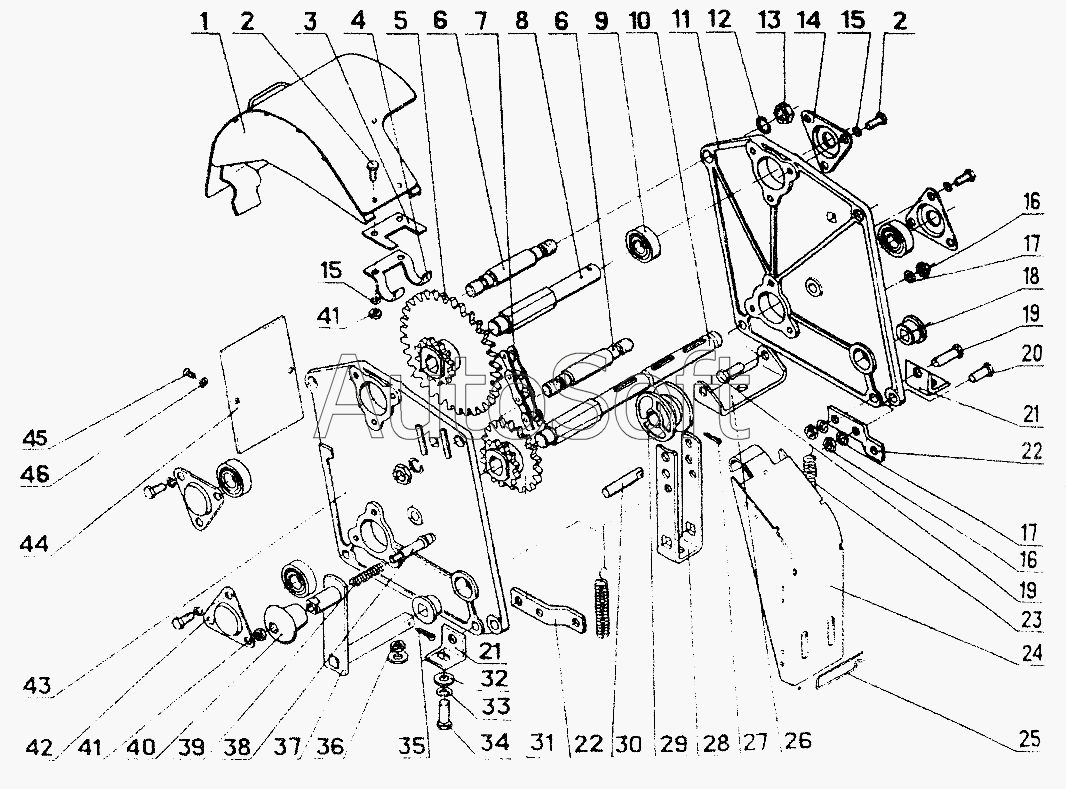

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Механизм передач СОУ00.060
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
41
42
43
44
45
46
13
2
2
3
4
5
6
6
7
8
9
10
11
12
1
14
15
15
16
16
17
17
18
19
19
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СОУ00.460-01 | С***1 | Щиток | |
| 1 | С***0 | Щиток | |
| 2 | [***] | Болт М8-6gх16.58.019 ГОСТ7796 | |
| 3 | С***6 | Накладка | |
| 4 | С***5 | Скобка | |
| 5 | С***1 | Блок | |
| 6 | С***7 | Стяжка | |
| 7 | С***0 | Цепь (t=15,875, 54 зв., L=841,375мм) | |
| 8 | С***5 | Вал | |
| 9 | 1***4 | Подшипник ГОСТ8882 | |
| 10 | С***6 | Вал | |
| 11 | С***1 | Боковина | |
| 12 | [***] | Шайба 16.65Г.019 ГОСТ6402 | |
| 13 | [***] | Гайка М16-6Н.6.019 ГОСТ5915 | |
| 14 | С***4 | Крышка | |
| 15 | [***] | Шайба 8.65Г.019 | |
| 16 | [***] | Гайка М10-6.Н.6.019 ГОСТ5915 | |
| 17 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 18 | С***3 | Втулка | |
| 19 | [***] | Болт М10-6gх35.58.019 ГОСТ7796 | |
| 20 | [***] | Болт М10-6gх30.58.019 ГОСТ7796 | |
| 21 | С***1 | Уголок | |
| 22 | С***3 | Планка | |
| 23 | Н***1 | Пружина | |
| 24 | С***0 | Кожух | |
| 25 | С***2 | Шплинт пружинный | |
| 26 | С***2 | Скоба | |
| 27 | [***] | Шплинт 3,2х18.019 ГОСТ397 | |
| 28 | С***1 | Кронштейн | |
| 29 | С***6 | Ролик | |
| 30 | С***4 | Ось | |
| 31 | С***0 | Блок | |
| 32 | [***] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 33 | [***] | Шайба 12.65Г.019 ГОСТ6402 | |
| 34 | [***] | Болт М12-6gх30.66.019 ГОСТ7796 | |
| 35 | [***] | Шплинт 3,2х25.019 ГОСТ397 | |
| 36 | [***] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 37 | С***0 | Ручка | |
| 38 | С***3 | Фиксатор | |
| 39 | 5***1 | Пружина | |
| 40 | С***6 | Ручка | |
| 41 | [***] | Гайка М8-6Н.6.019 ГОСТ5915 | |
| 42 | С***1 | Крышка | |
| 43 | С***7 | Боковина | |
| 44 | С***4 | Щиток | |
| 45 | [***] | Винт ВМ6-6gх10.58.019 ГОСТ17473 | |
| 46 | [***] | Шайба 6.65Г.019 ГОСТ6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
