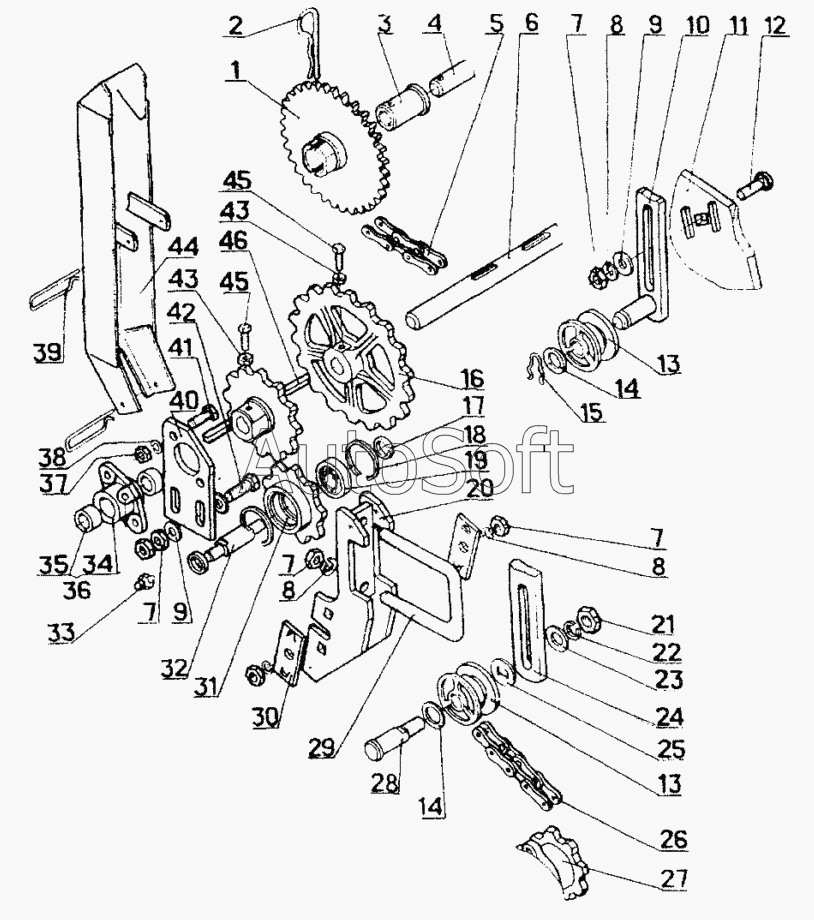

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Механизм привода высевающих аппаратов
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
43
44
44
45
46
13
13
2
3
4
5
6
7
7
7
7
8
8
8
9
9
10
11
12
1
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Звездочка | |
| 2 | С***2 | Шплинт пружинный | |
| 3 | С***3 | Втулка | |
| 4 | С***5 | Вал | |
| 5 | С***2 | Цепь (t=15,875, 88 зв., L=1,397мм) | |
| 6 | С***6 | Вал | |
| 7 | [***] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 8 | [***] | Шайба 12.65Г.019 ГОСТ6402 | |
| 9 | [***] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 10 | С***1 | Кронштейн | |
| 11 | С***1 | Боковина | |
| 12 | [***] | Болт М12-6gх35.58.019 ГОСТ7802 | |
| 13 | С***1 | Ролик | |
| 14 | [***] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 15 | С***1 | Скоба | |
| 16 | С***1 | Звездочка 31,75х18х20 | |
| 17 | С***2 | Шайба | |
| 18 | [***] | Кольцо 1В47 ГОСТ13941 | |
| 19 | 1***4 | Подшипник ГОСТ8882 | |
| 20 | С***0 | Кронштейн | |
| 21 | [***] | Гайка М16-6Н.6.019 ГОСТ5915 | |
| 22 | [***] | Шайба М16.65Г.019 ГОСТ6402 | |
| 23 | [***] | Шайба С16х2.01.10.019 ГОСТ11371 | |
| 24 | С***9 | Кронштейн | |
| 25 | С***3 | Шайба | |
| 26 | С***4 | Цепь (t=31,75, 56 зв., L=1778мм) | |
| 27 | С***1 | Звездочка (z=8, t=1,75) | |
| 28 | С***1 | Ось | |
| 29 | [***] | Скоба 3М12х94х110/30-56.Ц9.хр ОСТ23.2.10 | |
| 30 | С***8 | Плашка | |
| 31 | Н***1 | Звездочка (z=9, t=31,75) | |
| 32 | С***5 | Ось | |
| 33 | [***] | Масленка 1.2.Ц6хр | |
| 34 | С***0 | Подшипник | |
| 35 | С***1 | Втулка | |
| 36 | С***2 | Корпус | |
| 37 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 38 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 39 | С***2 | Шплинт пружинный | |
| 40 | С***6 | Планка | |
| 41 | [***] | Болт М10-6gх30.58.019 ГОСТ7796 | |
| 42 | [***] | Болт М12-6gх40.58.019 ГОСТ7796 | |
| 43 | [***] | Гайка М8-6Н.6.019 ГОСТ5915 | |
| 44 | С***0 | Щиток | |
| 45 | С***1 | Винт | |
| 46 | [***] | Шпонка 6х6х40 ГОСТ23360 |
