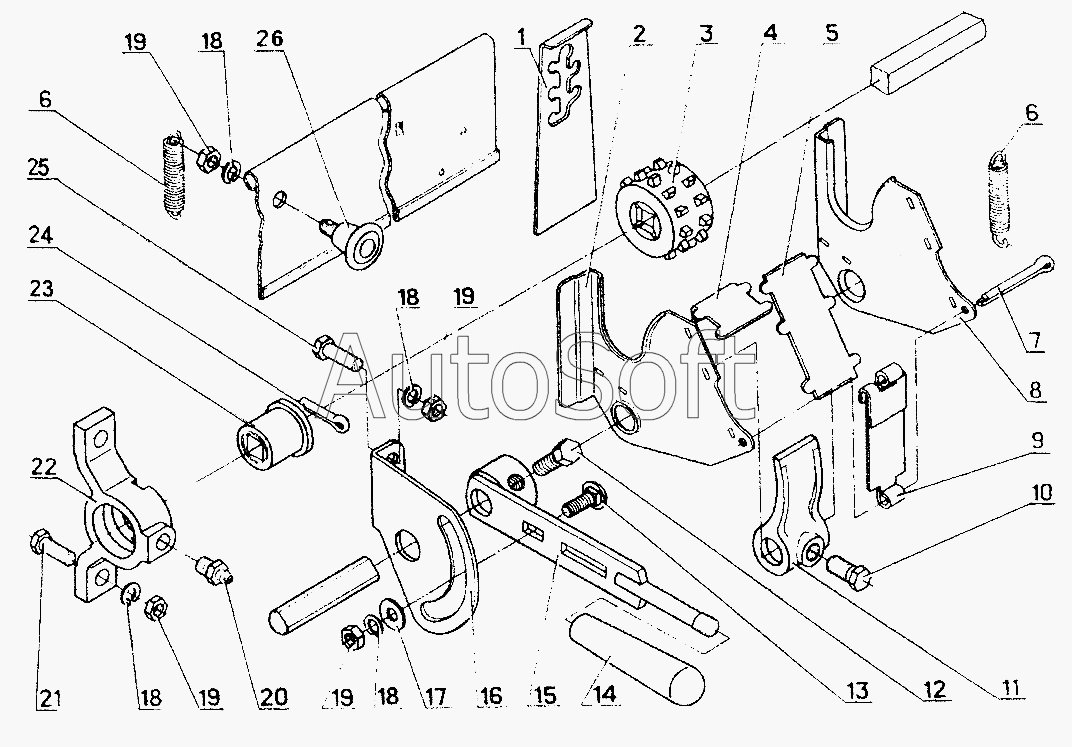

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Туковый аппарат
14
26
25
24
23
22
21
20
19
19
19
19
18
18
18
18
17
16
15
1
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***6 | Задвижка | |
| 2 | С***А | Бочок | |
| 3 | С***8 | Катушка | |
| 4 | С***9 | Порог | |
| 5 | С***А | Стенка | |
| 6 | Н***8 | Пружина | |
| 7 | [***] | Шплинт 5х50.019 ГОСТ397 | |
| 8 | С***А | Бочок | |
| 9 | С***5 | Держатель | |
| 10 | С***1 | Винт | |
| 11 | С***2 | Клапан | |
| 12 | С***2 | Винт | |
| 13 | [***] | Болт М8-6gх25.58.019 ГОСТ7802 | |
| 14 | С***А | Ручка | |
| 15 | С***0 | Рычаг | |
| 16 | С***6 | Сектор | |
| 17 | [***] | Шайба 8х1,4.01.10.019 ГОСТ11371 | |
| 18 | [***] | Шайба 8.65Г.019 ГОСТ6402 | |
| 19 | [***] | Гайка М8-6Н.6.019 ГОСТ5915 | |
| 20 | [***] | Масленка 1.2.Ц6хр ГОСТ19858 | |
| 21 | [***] | Болт М8-6gх25.58.019 ГОСТ7796 | |
| 22 | С***9 | Подшипник | |
| 23 | С***4 | Втулка | |
| 24 | [***] | Шплинт 5х28.019 ГОСТ397 | |
| 25 | [***] | Болт М8-6gх20.58.019 ГОСТ7796 | |
| 26 | Н***0 | Ручка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
